선형의 두 원곡선 사이에 자유 선형을 추가하려면

자유 직선을 추가하여 두 원곡선 사이에 접선을 유지해야 하는 설계 영역의 구속조건 기반 선형 지오메트리를 구성합니다.

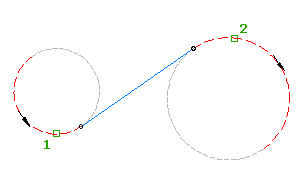

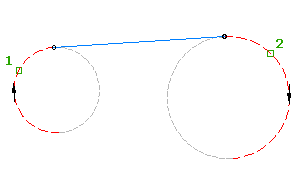

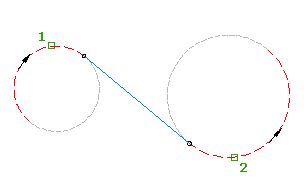

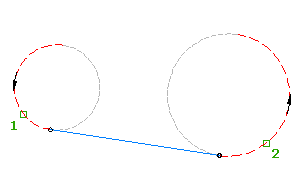

이 도면요소는 두 부착 원곡선 (2)의 접선을 유지합니다. 이 도면요소에는 원곡선의 방향에 따라 4가지 솔루션을 사용할 수 있습니다.

두 원곡선 사이에 자유 직선을 추가하려면

  1. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 선형 배치 도구 도구막대에서 자유 선형(두 원곡선 사이)을 클릭합니다.
  3. 추가할 자유 직선을 가져올 원곡선 도면요소를 지정합니다.
  4. 자유 직선을 추가할 원곡선 도면요소를 지정합니다.
