교차로에 점을 작성하려면

두 도면요소가 교차하거나 확장하면 교차할 위치에 점을 보간합니다.

시작 기준점과 끝 기준점을 지정하거나 객체의 시작점 근처를 클릭하여 보간 영역을 정의합니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭지면 데이터 작성 패널점 메뉴점 작성 - 보간교차점을 클릭합니다.
  3. 다음 중 하나를 수행하여 보간 영역을 지정합니다.
    • 도면에서 점을 선택하고 첫 번째 점의 표고를 입력합니다. 두 번째 점을 지정한 다음, D를 입력하여 두 점 간 표고 차이를 지정하거나 S를 입력하여 첫 번째 점에서 두 번째 점까지의 경사도를 지정합니다.
    • 투명 명령을 사용하여 점을 지정합니다.
    • E를 입력하고 호, 선, 형상선, 로트 선 또는 폴리선을 선택합니다. 거리를 입력하거나 점을 선택하거나 투명 명령을 사용하여 간격띄우기 거리를 지정합니다.
  4. 3단계를 반복하여 두 번째 보간 영역을 지정합니다.

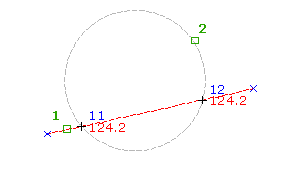

  5. 도면에서 X는 각 교차로를 표시합니다. 한 번만 교차하면 점이 자동으로 작성됩니다.

  6. 다음 중 하나를 수행하여 교차로를 지정합니다.
    • 점을 작성하려는 X 주위를 클릭합니다.
    • A를 입력하여 교차하는 양쪽에 점을 배치합니다.
  7. 설명을 입력하거나 Enter 키를 눌러 설명을 생략합니다.
