COGO 조정 설정 대화상자

이 대화상자를 사용하여 다각측량 조정 대화상자에서 표시되는 조정 방법을 지정할 수 있습니다. 여기에는 대화상자 및 도면에서 결과를 표시하는 데 사용하는 기본 방법 및 색상 정보가 있습니다. 또한 이 대화상자를 사용하여 조정할 때 곡선 데이터를 처리하는 방법을 지정할 수 있습니다.

조정 방법

대화상자 및 도면에서 결과를 표시할 때 다각측량 조정 대화상자에서 표시하는 조정 방법, 기본 조정 방법 및 각 방법에 사용되는 색상을 지정합니다.

• 나침반: 마감 오류가 측정된 거리의 오류만큼 관찰된 각도의 오류에 의해 영향을 받는 것으로 가정하는 교정 방법입니다. 위도와 이탈에서의 마감 오류는 선 길이의 비율에 따라 다각측량의 총 길이에 분산됩니다.
• 전환: 마감 오류가 측정된 거리의 오류보다 관찰된 각도의 오류에 의한 영향을 더 적게 받는 것으로 가정하는 다각측량 균형 조정 방법입니다. 교정은 각 다각측량 다리의 위도와 이탈 비율에 따라 전체 다각측량의 위도와 이탈의 합계로 분산됩니다.
• Crandall: 모든 각도 오류가 다각측량 전체에 분산되고 다각측량에 대한 모든 조정이 다각측량 거리 수정에 의해 영향을 받는 다각측량 균형 조정 방법입니다. 각 다리에 적용되는 수정 거리는 평방 합계가 최소인 거리입니다. 마감 오류에 해당하는 교정은 마감 오류가 임의적이고 정상적으로 분산된다고 가정하고 조정 루틴 전에 모든 각도 오류가 조정되었다고 가정합니다.
• GRANT 선: 열린 다각측량에만 사용됩니다. 다각측량 조정 대화상자에서 지정한 시작점 및 마감점으로 정의된 선을 기준으로 다각측량의 축척을 조절하고 회전합니다.

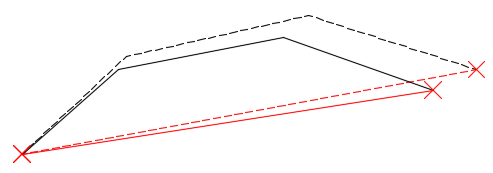

  다음 그림에서 원래의 다각측량은 솔리드 검은색 선이고, Grant 선 방법으로 조정된 다각측량은 검은색 파선입니다. 빨간색 선은 다각측량의 일부가 아니라 회전 및 축척 조정을 표시하는 참조 선입니다.



• 각도: 다각측량 조정 대화상자에서 각도 균형 결과를 표시하는 데 사용할 색상을 지정합니다.

조정 곡선

이 설정은 다각측량에서 곡선 데이터가 조정과 관련하여 표현되는 방법을 정의합니다. 곡선 자체는 조정할 수 없으므로 선을 다각측량에 추가하여 곡선을 표현하고 곡선은 제거됩니다. 선을 현에 교차하여 추가할지 또는 선을 곡선 PI에 추가할지 지정할 수 있습니다.

교차 현

곡선의 현을 교차하는 선을 작성합니다.

이 방법을 선택하면 곡선을 표현하는 측면은 다각측량 조정 대화상자에서 "<측면 번호> 호"로 나열됩니다.

PI 위치

곡선 PI에 교차하는 선을 추가합니다.

PI에 대한 연장 접선

측면을 통합하여 다각측량의 인접하는 접선 측면을 곡선 PI까지 연장할지 지정합니다.

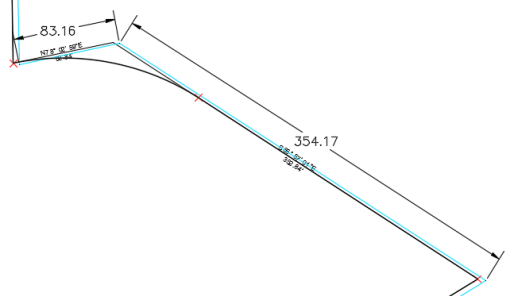

• PI에 대한 연장 접선 확인란을 선택한 경우 측면이 곡선과 접하면 곡선을 표현하는 측면은 인접 측면과 통합됩니다. 다음 그림에서 PI에서 PT까지 곡선을 표현하는 측면은 다각측량에서 인접하는 측면과 통합됩니다. 치수는 그림에서 결과 측면을 표현하는 데 사용됩니다.



  통합된 측면은 다각측량 조정 대화상자에서 통합된 구성요소로 나열됩니다(예: "<측면 번호> 호 2 - 선").

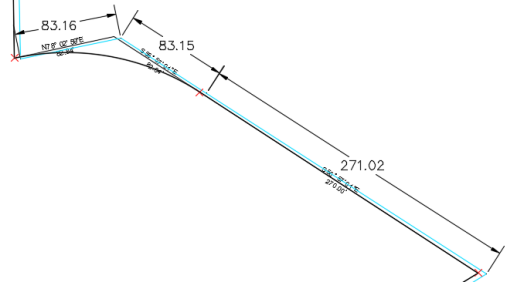

• PI에 대한 연장 접선 확인란을 선택 취소하면 곡선을 표현하는 측면은 인접하는 접선 측면과 통합되지 않습니다. 다음 그림에서 PI에서 PT까지 곡선을 표현하는 측면은 다각측량에서 인접하는 측면과 통합되지 않습니다. 치수는 그림에서 결과 측면을 표현하는 데 사용됩니다.



  곡선을 표현하는 측면은 다각측량 조정 대화상자에 다음 예와 같이 나열됩니다. (예: "<측면 번호> 호 1" 및 "<측면 번호> 호 2")
