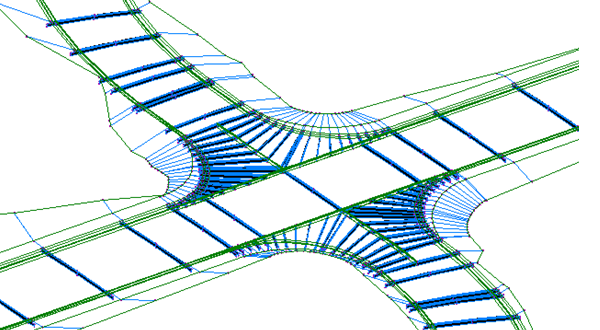

3-방향(T 쉐이프) 또는 4-방향 교차로의 동적 모형을 작성할 수 있습니다.

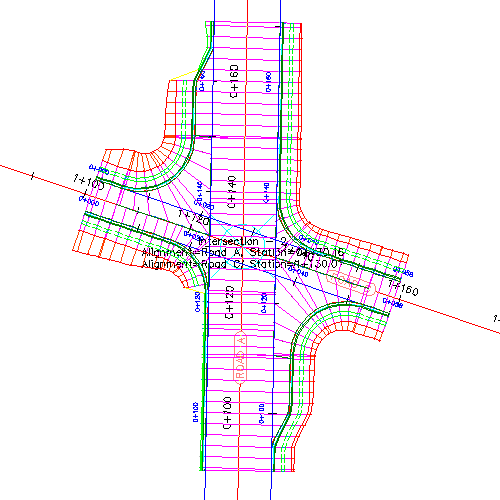

가장 간단한 형태로, 두 선형이 교차하는 위치를 선택하여 교차로를 작성할 수 있습니다. 이렇게 하면 도면에 (AeccIntersection 객체 유형의) 교차로 객체가 작성되고 이 교차로 객체가 통합관리 트리에도 표시됩니다.
교차로를 작성하는 다른 방법은 먼저 도로 선형, 간격띄우기 선형 및 종단을 작성하는 것입니다. 이러한 예비 설계 항목이 준비되고 나면 이 도로 설계 지오메트리 구성요소의 3D 측면을 이용하는 교차로 객체를 작성할 수 있습니다.
교차로는 다음을 포함하는 기존 Autodesk Civil 3D 객체에서 이 객체를 기반으로 작성됩니다.
- 선형(수평). 교차로에서 교차하는 두 도로의 중심선을 정의하는 데 사용됩니다. 중심 선형, 간격띄우기 선형, 연석 굴곡부 선형 등 세 가지 유형의 선형이 교차로에 사용됩니다. 중심선 및 간격띄우기 선형은 교차로 객체의 수평 지오메트리 측면을 정의하는 데 사용됩니다.
- 종단(종단선형). 평면 선형을 따라 지표면 및 설계 표고를 정의하는 데 사용됩니다.
- 지표면. 지표면 종단 작성 및 교차로의 코리더 정지 작업에 사용됩니다.
- 코리더. 자동으로 코리더를 작성하여 교차로의 3D 측면을 나타낼 수 있습니다. 이 새로운 코리더 정보를 교차 선형의 기존 코리더에 추가할 수도 있습니다.
- 표준횡단. 도로 표준횡단은 교차로를 나타내는 코리더를 작성하는 데 필요합니다. 교차로 코리더를 작성하려면 해당 표준횡단에 액세스하여 교차로 모형을 작성할 수 있어야 합니다. Autodesk Civil 3D에는 사용 가능한 기본 교차로 표준횡단 세트가 포함되어 있습니다. 또는 작성한 교차로의 요구에 맞게 설계된 사용자 표준횡단을 작성할 수 있습니다.
- 표준횡단 세트. 교차로 코리더에는 특정 유형의 교차로 설계에 맞게 설계된 표준횡단 세트인 표준횡단 세트가 필요합니다. 표준횡단 세트에 포함되는 표준횡단은 표준횡단 세트 파일이라고 하는 .xml 파일에서 정의됩니다. Autodesk Civil 3D에는 기본 표준횡단 세트와 표준횡단 세트 파일이 포함되어 있습니다. 이 기본 표준횡단 세트를 사용하여 교차로를 작성하거나 사용자 표준횡단 세트를 작성할 수 있습니다.
- 횡단구성요소. 횡단구성요소는 표준횡단을 통해 코리더 횡단의 지오메트리를 정의합니다. 예를 들어 일반 도로는 중심선 한쪽의 포장된 차선, 포장된 길어깨, 측수로 및 연석, 도로변 정지 작업 등으로 이루어질 수 있습니다. 이러한 구성요소는 횡단구성요소로서 독립적으로 정의됩니다. 임의 유형의 횡단구성요소를 추가하여 일반적인 표준횡단을 구성한 다음 선형을 따라 측점 범위에 이 표준횡단을 적용할 수 있습니다.
교차로 객체에는 교차로 객체 표식기를 제어하는 고유한 화면표시 스타일이 있습니다. 간격띄우기 선형, 연석 굴곡부 선형 및 코리더와 같은 교차로 구성요소에도 각각 고유한 화면표시 스타일이 있습니다.
