토공 구성 평면을 작성하려면

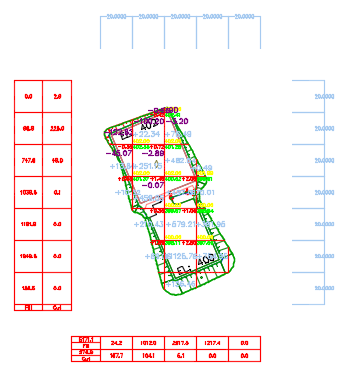

토공 평면도 제작 명령을 사용하여 두 TIN 지표면 간 토공 토량에 대한 정보가 포함된 레이블을 그리드 및 테이블에 삽입할 수 있습니다. 다음 그림은 이 명령을 사용할 때 도면에 삽입되는 그리드, 레이블 및 테이블의 예를 나타냅니다.

1. 분석 탭 토량 및 재료 패널 토공 평면도 제작 찾기을 클릭합니다.

   토공 구성 평면 작성 대화상자가 표시됩니다.

2. 기존 TIN 지표면을 선택합니다.
3. 완성된 TIN 지표면을 선택합니다.
4. 필요한 경우 그리드점을 선택합니다. 이 점은 그리드 선이 배치되는 방식을 지정합니다. 그리드가 작성될 때 해당 그리드가 지정된 지표면 내에 있을 경우 이 위치에서 그리드 교차점 중 하나가 작성됩니다.
5. 필요한 경우 2D 폴리선을 경계로 선택합니다.
   팁: 경계로 사용할 지표면에서 폴리선을 추출하려면 객체 추출 명령을 사용하여 지표면의 경계를 3D 폴리선으로 변환한 다음 3D 폴리선을 2D 폴리선으로 변환 명령을 사용하여 해당 경계를 2D 폴리선으로 변환할 수 있습니다.
6. 다음 그리드 선 매개변수를 지정합니다.
   • 수평 간격: 각 그리드 셀의 수평 길이를 지정합니다.
   • 수직 간격: 각 그리드 셀의 수직 길이를 지정합니다.
   • 회전 각도: 그리드 셀의 회전 각도를 지정합니다.

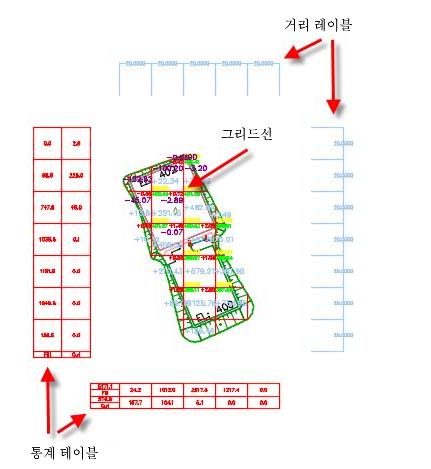

7. 다음 구성요소 가시성 매개변수를 지정합니다.
   • 통계 테이블: 총 절토 및 성토 값과 그리드의 각 행 및 열에 대한 총계를 표시합니다.
   • 거리 레이블: 그리드 간격 값을 표시합니다.
   • 그리드 선: 그리드 선을 표시합니다.

8. 알고리즘을 선택합니다.
   • 정확성 방법: 두 TIN 지표면 간 작성되는 토량 지표면에서 토량을 계산합니다. 이것이 기본 방법입니다.
     주: 이 방법은 그리드가 지표면 경계에서 불규칙한 쉐이프로 절단되는 경우 사용해야 합니다.
   • 삼각형 프리즘 방법: 삼각형 프리즘에서 토량을 계산합니다. 계산할 면적은 삼각형 프리즘으로 나뉘고 각 삼각형 프리즘에 대한 토량이 계산된 다음 합계됩니다.
     주: 수평 간격과 수직 간격이 서로 다른 값으로 설정된 경우 이 방법을 사용해서는 안 됩니다.
   • 직육면체 프리즘 방법: 직육면체 프리즘에서 토량을 계산합니다. 계산할 면적은 직육면체 프리즘으로 나뉘고 각 직육면체 프리즘에 대한 토량이 계산된 다음 합계됩니다.
9. 이제 설정 행에서 을 클릭하여 화면표시 설정 대화상자를 엽니다.

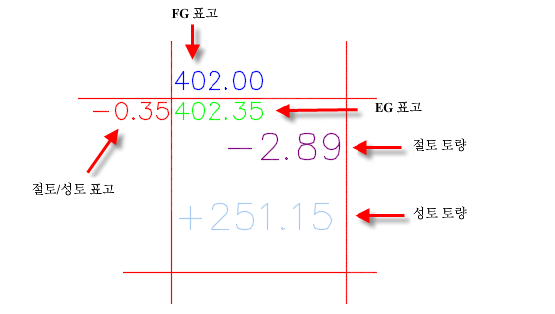

10. 화면표시 설정 대화상자에서 맨 위에 있는 옵션을 사용하여 도면층, 문자 및 위치 설정을 지정합니다. 다음 그림은 다양한 레이블이 도면에 나타나는 방식을 보여줍니다.



11. 토량 문자 경계 확인란을 선택하여 다음 그림과 같이 토량 레이블 문자 주위에 경계를 삽입합니다.



12. 불규칙 셀 레이블 옵션 아래에서 선택한 경계의 모서리로 인해 그리드 셀의 쉐이프가 불규칙해질 때 사용할 설정을 지정할 수 있습니다.
    주: 이러한 옵션은 기본 대화상자에서 경계를 선택할 때 사용됩니다.
    • 경계 점: 그리드 셀의 쉐이프가 불규칙할 때 기호 레이블 및 원래 표고 레이블이 사용되도록 지정하거나 표고 레이블이 사용되지 않도록 지정합니다.

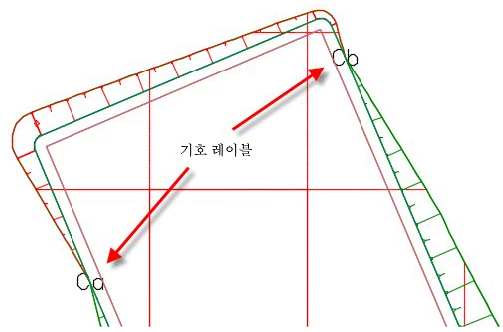

      기호 레이블을 선택하면 셀이 불규칙한 위치에 기호가 삽입되고, 도면의 테이블에 이러한 점에 대한 정보가 삽입됩니다.


    • 경계 토량: 그리드 셀의 쉐이프가 불규칙할 때 토량 레이블이 배치되는 방식을 지정합니다.

      원래 레이블을 선택할 경우 레이블은 다음 그림과 같이 불규칙 그리드 셀 영역의 중심에 배치됩니다.



      전체 그리드 레이블을 선택할 경우 레이블은 다음 그림과 같이 그리드 셀이 전체였던 것처럼 배치됩니다.



13. 확인을 클릭하여 화면표시 설정 대화상자를 닫습니다.
14. 토공 구성 평면 작성 대화상자에서 확인을 클릭하여 도면에 토공 구성 평면을 작성합니다.
    팁: 토공 구성 평면 작성 대화상자에서 삭제를 클릭하여 도면에서 기존 토공 구성 평면의 모든 구성요소를 삭제할 수 있습니다.
