조건 탭(정지 조건 대화상자)

이 탭을 사용하여 새 정지 조건 정의를 작성합니다.

주: 정지 방법투영법 그룹에 표시되는 매개변수는 대상투영법 매개변수에 따라 다릅니다. 예를 들어 대상에 표고를 선택하는 경우 표고 매개변수가 대상 아래에 표시됩니다. 따라서 표고를 입력할 수 있습니다.

현재 조건을 하나 이상의 정지 객체가 사용하고 있는 경우 대상 또는 투영법에 대한 값을 편집할 수 없습니다.

정지 작업 방법

대상

정지 작업의 대상 방법을 지정합니다. 다음 중 하나를 클릭합니다.

  • 지표면: 정지 투영선이 지표면에 일치할 때까지 초기계획선으로부터 확장되도록 지정합니다. 이 조건을 사용하는 정지 작업을 작성할 때 대상 지표면을 선택하라는 메시지가 나타납니다.

    정지 대상 지표면(횡단 뷰)

  • 표고: 정지 투영선이 지정된 표고에 도달할 때까지 초기계획선에서 확장되도록 지정합니다. 표고 필드에 양수나 음수를 입력합니다.

    정지 대상 표고(횡단 뷰)

  • 상대적 표고: 정지 투영선이 초기계획선을 기준으로 하는 표고(깊이 또는 높이)에 도달할 때까지 초기계획선에서 확장되도록 지정합니다. 상대적 표고 필드에 양수나 음수를 입력합니다.

    정지 대상 상대 표고(횡단 뷰)

  • 거리: 정지 투영선이 지정된 수평 거리와 일치할 때까지 초기계획선에서 확장되도록 지정합니다. 거리 필드에 양수를 입력합니다.

    정지 대상 거리(횡단 뷰)

투영법

투영법 유형을 지정합니다. 선택 사항은 대상 방법에 따라 다릅니다.

  • 절토/성토 경사: 지표면이나 표고 대상과 같이 초기계획선의 위와 아래에 모두 나타날 수 있는 대상을 향해 특정 경사 값을 투영하여 정지 작업을 작성합니다. 경사 유형에 따라 초기계획선으로부터 위로 향할지 또는 아래로 향할지가 결정되므로 경사는 항상 양의 값입니다. 경사의 형식은 경사 값(길이:높이 또는 높이:길이)이나 기울기 값(퍼센트 또는 소수)으로 지정할 수 있습니다. 지표면 대상 관련 매개변수: 검색 순서를 참고하십시오.
  • 절토 경사: 특정 경사 값을 위로 대상에 투영하여 정지 작업을 작성합니다. 경사의 형식은 경사 값(길이:높이 또는 높이:길이)이나 기울기 값(퍼센트 또는 소수)으로 지정할 수 있습니다.
  • 성토 경사: 특정 경사 값을 아래로 대상에 투영하여 정지 작업을 작성합니다. 경사의 형식은 경사 값(길이:높이 또는 높이:길이)이나 기울기 값(퍼센트 또는 소수)으로 지정할 수 있습니다.
  • 거리: 초기계획선으로부터 수평 거리만큼 확장되는 투영선으로 정지 작업을 작성합니다.
  • 기울기: 특정 경사 값을 사용하여 특정(절대) 표고까지 투영하여 정지 작업을 작성합니다. 양수 값 또는 음수 값을 입력합니다. 경사의 형식은 경사 값(길이:높이 또는 높이:길이)이나 기울기 값(퍼센트 또는 소수)으로 지정할 수 있습니다.
  • 표고: 특정(절대) 표고 값에까지 투영하여 정지 작업을 작성합니다.
  • 상대적 표고: 초기계획선의 표고를 기준으로 측정된 특정 표고 값까지 투영하여 정지 작업을 작성합니다.
검색 순서

절토 경사와 성토 경사가 모두 검색 가능한 경우 어느 것을 먼저 검색할지 지정합니다. 예를 들어 대상 지표면에 급경사가 있을 경우 절성토 경사가 해당 지표면을 교차할 수 있습니다.

  • 먼저 절토: 초기계획선에서 위로 정지하여 정지 작업을 작성합니다. 솔루션이 발견되지 않으면 아래로 기울어집니다.
  • 먼저 성토: 초기계획선에서 아래로 정지하여 정지 작업을 작성합니다. 솔루션이 발견되지 않으면 위로 정지됩니다.

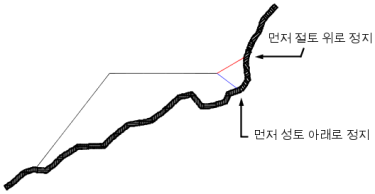

먼저 절토 및 먼저 성토 설정에 따른 서로 다른 결과(횡단 뷰)

주: 기술적으로 이들 상태는 모두 "성토"입니다. 그러나 Autodesk Civil 3D에서는 위쪽 경사 방향을 절토로, 아래쪽 경사 방향을 성토로 간주합니다.

(절토경사/성토경사/거리/표고/상대 표고) 투영법

주: 투영법 유형에 사용 가능한 값은 선택한 대상 유형에 따라 다릅니다.
형식

경사를 표현하는 방법을 지정합니다. 리스트에서 경사 또는 기울기를 클릭합니다. 이 형식은 정지 설정 대화상자에서 세부적으로 편집할 수 있습니다.

거리

초기계획선으로부터 투영할 고정 거리를 지정합니다. 값을 입력하거나 을 클릭하여 도면 영역에서 거리를 선택합니다.

경사

경사 값을 지정합니다. 길이:높이 또는 높이:길이의 형식으로 양의 값을 입력합니다.

기울기

기울기 값을 지정합니다. 소수점 퍼센트로 양의 값을 입력합니다.

충돌 해결

내부 구석 겹침

초기계획선 구석의 표고가 서로 다를 때 내부 구석 투영이 정리되는 방법을 지정합니다. 이러한 상황에서는 두 가지의 사면 전개 점 표고가 발생할 수 있습니다. 동일한 점에 도달하기 위해 평균 경사를 구하거나 또는 경사 중 하나를 증가 또는 감소시킬 수 있습니다.

구석 표고 충돌(평면 뷰)

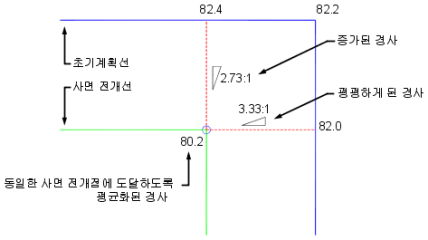

  • 평균 경사 사용: 동일한 사면 전개 점에 도달하기 위해 평균 경사를 구합니다.

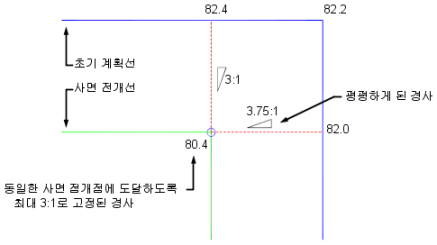

  • 경사를 최대로 유지: 지정된 기울기나 경사를 최대로 유지하고 초기계획선의 한쪽 측면에서 투영된 경사를 평평하게 합니다.

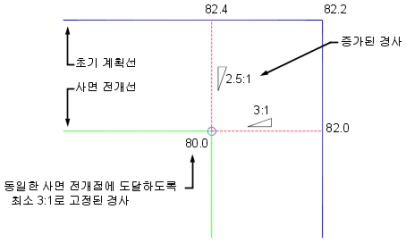

  • 경사를 최소로 유지: 지정된 기울기나 경사를 최소로 유지하고 초기계획선의 한쪽 측면에서 투영된 경사를 늘립니다.
