측량 수치를 간격띄우기하려면

기존 그림의 간격을 지정된 거리만큼 띄울 수 있습니다. 양수 값은 오른쪽으로 간격띄우기를 나타내고 음수 값은 왼쪽으로 간격띄우기를 나타냅니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    OFFSET [그림] [거리]

    주: 숫자 측량그림 이름은 숫자 0으로 시작하면 안 됩니다. 예를 들어, 측량그림 이름 235는 사용할 수 있지만 0235는 사용할 수 없습니다.

명령행 예

NE 30 2000 2000

NE 31 2500 2500

BEGIN EASTERN_AVE

PT 30

PT 31

CRV LENGTH 60.960 91.440

FIG DD 0 91.440

CRV DELTA -121.920 6.096

END

OFFSET EASTERN_AVE 15.240

OFFSET EASTERN_AVE -6.096

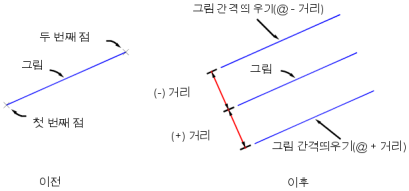

다음 그림은 그림 간격띄우기 명령을 설명합니다.

명령 구문

OFFSET [그림] [거리]

명령 동의어

OFFSETS

매개변수 정의
그림 확장할 그림의 이름입니다.
거리 현재 점에서의 간격띄우기 거리입니다. 현재 측량 데이터베이스 거리 단위에 이 값을 입력합니다.
