반지름 점을 사용하여 측량 수치에 원곡선을 작성하려면

반지름 점과 원곡선의 끝에 있는 점을 사용하여 접하지 않는 원곡선을 작성합니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    XC PTS [반지름] [반지름 점] [끝점]

명령행 예

NE 1 1000 1000

NE 2 1000 1200

NE 3 1084.8528 1284.8528

NE 6 985.8579 1298.9949

BEG ROADCL

PT 1

PT 2

XC PTS 100 6 3

FIG DD 0 100

SET 4

XC AD 100 45 150

SET 5

END

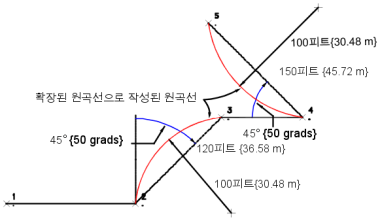

다음 그림은 두 개의 접하지 않는 원곡선을 설명합니다.

명령 구문

XC PTS [반지름] [반지름 점] [끝점]

매개변수 정의
반지름 중심점에서 원곡선까지의 거리입니다. 이 값을 현재 측량 데이터베이스 거리 단위로 입력합니다. 음수 반지름을 사용하면 원곡선을 시계 반대 방향(왼쪽)으로 그릴 수 있습니다.
반지름 점 호의 반지름 점으로 사용되는 기존 점의 점 식별자입니다.
끝점 원곡선 끝점의 점 식별자입니다.
