수직 교차로에 점을 작성하려면

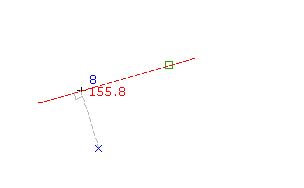

지정한 점에서 작성된 점은 선에 수직이지만 원곡선에서는 방사형을 이룹니다. 점은 선택된 점과 선에 수직입니다.
설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
홈 탭
지면 데이터 작성 패널
점 메뉴
점 작성 - 교차점
수직
.
객체를 선택합니다.
다음 중 하나를 수행하여 수직 점을 지정합니다.
도면에서 점을 선택합니다.
투명 명령을 사용하여 수직 점을 지정합니다.
설명을 입력하거나
Enter
키를 눌러 설명을 생략합니다.
점의 표고를 입력하거나
Enter
키를 눌러 표고를 생략합니다.
주:
여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은
도면의 점 모양 조정 정보
를 참고하십시오.
상위 주제:
교차로에 점 작성
관련 개념
교차로에 점 작성 정보
점 작성 이전의 고려 사항
