종단 배치 매개변수 대화상자

이 대화상자를 사용하여 종단 배치의 종단 데이터를 분석하여 수정합니다.

종단 도면요소 뷰 및 종단 배치 매개변수 대화상자가 열리면 종단 도면요소 뷰에서 VIP 또는 하위 도면요소 데이터의 테이블 행을 클릭하여 종단 배치 매개변수 대화상자에 데이터를 표시합니다. 분석하는 데 편리하도록 수직 배치된 종단 배치 매개변수 대화상자에 데이터가 채워집니다.

종단 배치 도구에서 VIP 기반을 선택하면 종단 배치 매개변수 대화상자에 VIP 데이터가 표시됩니다. 도면요소 기반을 선택하면 종단 배치 매개변수 대화상자에 도면요소 데이터가 표시됩니다.

종단 배치 매개변수 대화상자를 고정할 수는 없지만 원하는 곳에 두거나 대화상자의 크기를 조정할 수 있습니다.

이 윈도우는 종단을 그립 편집하거나 다른 명령을 입력하는 경우 열린 상태로 유지됩니다. 현재 선택한 종단을 삭제하거나 윈도우의 오른쪽 상단에 있는 X 버튼을 클릭하거나 또는 종단 배치 도구 도구막대에서 을 클릭하면 윈도우가 닫힙니다.

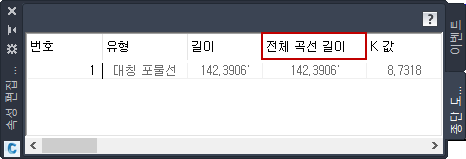

주: 전체 곡선 길이 특성은 종단 배치 도구에서 도면요소 기반 뷰를 사용할 때 종단 도면요소 뷰 및 종단 배치 매개변수 대화상자에서 사용할 수 있습니다.

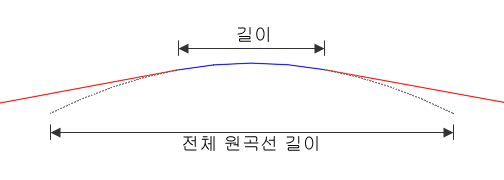

전체 곡선 길이 값은 총 종곡선 길이를 표시하지만, 길이 특성은 원곡선 지오메트리에서 해결된 부분의 길이를 표시합니다(예: 접선이 원곡선을 따라 부착된 경우).

종단 배치 매개변수 대화상자에서 매개변수 값 편집

열을 클릭하여 사용 가능한 매개변수를 편집할 수 있습니다. 매개변수를 편집할 수 없는 경우 해당 이름과 값이 회색으로 표시됩니다.

종단 배치 도구에서 도면요소 기반을 선택하면 종단 배치 매개변수 대화상자에서 자유 원형 및 포물선형 종곡선의 구속 조건 유형을 잠금 해제 및 변경할 수 있습니다.

기본적으로 배치 매개변수 패널의 하위 도면요소 구속조건 유형 설명은 편집할 수 없습니다. 그러나 매개변수 구속조건 잠금 설정을 False에서 true로 변경하면 자유 원형 및 포물선형 종곡선에 대한 구속조건 유형 설명을 편집할 수 있습니다. 구속조건 유형 설명 설정을 변경할 때 구속 조건 유형에 적용되는 관련 값은 대화상자에서 편집할 수 있게 됩니다.
주: 구속조건 유형 잠금 해제 및 변경은 자유 종곡선(포물선), 자유 수직 포물선(VIP 기반), 자유 종곡선(원형)자유 원형 원곡선(VIP 기반) 명령으로 작성된 자유 원형 및 포물선형 종곡선에 지원됩니다.

설계 속도

현재 하위 도면요소의 설계 속도를 표시합니다. 설계 속도는 상위 선형의 특성에서 설정됩니다.

주: 하위 도면요소에 여러 속력이 지정되어 있는 경우 가장 높은 속력을 사용하여 설계 조건 파일에서 구속조건 값을 조회하고 설계 검사를 확인합니다. 이렇게 하면 해당 하위 도면요소에 가장 안전한 설계가 사용됩니다.

종단 배치 매개변수 대화상자의 패널

종단에서 설계 조건을 사용하는 경우 종단 배치 매개변수 대화상자에 최대 세 개의 패널이 포함되며, 을 클릭하여 패널을 축소할 수 있습니다. 설계 조건이 종단과 연관되어 있지 않으면 배치 매개변수 패널만 사용할 수 있습니다. 하위 도면요소가 지정한 설계 조건을 위반하는 경우 지정한 설계 조건을 위반하는 하위 도면요소 옆에 경고 기호가 표시됩니다.

설계 조건 패널

다음 매개변수는 설계 조건에 종단이 연관되어 있는 경우에만 표시됩니다.

설계 조건 패널을 사용하여 종단에 설정된 기본값과 다른 설계 조건을 적용할 수 있습니다. 조건 값을 변경하려면 해당 행에서 셀을 클릭합니다.

특성 열의 경고 기호는 하위 도면요소 설계가 설계 조건 파일에 설정된 조건 세트를 위반함을 나타냅니다. 배치 매개변수 패널을 검사하여 위반된 특정 매개변수를 찾을 수 있습니다.

정지 시거에 대한 최소 K

지정한 설계 속도에서 정지 시거에 대한 최소 K 값을 지정합니다.

진행 시거에 대한 최소 K

지정한 설계 속도에서 진행 시거에 대한 최소 K 값을 지정합니다.

헤드라이트 시거에 대한 최소 K

지정한 설계 속도에서 헤드라이트 시거에 대한 최소 K 값을 지정합니다.

배치 매개변수 패널

이 패널을 사용하여 선택한 하위 도면요소의 일반 배치 매개변수를 검사하고 변경할 수 있습니다.

자세히 표시를 클릭하여 윈도우에 표시되는 매개변수 수를 늘립니다. 축소된 기본 뷰에는 편집 가능한 매개변수와 기타 중요한 매개변수가 표시됩니다. 리스트가 윈도우보다 길거나 넓을 경우 수평 및 수직 스크롤 막대를 사용합니다.

설계 조건 파일이 종단과 연관되어 있으면 구속조건 열에 지정된 매개변수가 제한되는 값이 표시됩니다. 선택한 설계 조건 파일에서 구속되는 값을 정의합니다. 매개변수 값이 구속조건 열에 표시된 범위를 위반하는 경우 매개변수 이름 옆에 경고 기호가 나타납니다.

주: 각 종단 도면요소에 대한 구속조건 정의에 따라 배치 매개변수 패널에 표시되는 매개변수가 달라집니다.

설계 검사 패널

설계 검사 패널에는 종단과 연관된 설계 검사 세트의 이름과 컨텐츠가 표시됩니다.

하위 도면요소 설계가 설계 검사를 위반하는 경우 영향을 받는 설계 검사 옆에 경고 기호가 나타납니다.

주: 설계 검사 패널은 설계 검사 세트를 사용하는 종단에만 사용할 수 있습니다.
