LandXML 도면 데이터를 가져오려면

LandXML 도면 데이터를 가져오려면

  1. 삽입 탭가져오기 패널LandXML 찾기을 클릭합니다.
  2. LandXML 가져오기 대화상자에서 찾아보기를 클릭하여 가져올 LandXML(*.xml) 파일을 탐색합니다. 열기를 클릭합니다.
  3. LandXML 가져오기 대화상자에서 선형 및 구획의 부지를 선택합니다.
  4. LandXML 설정 편집을 클릭하여 LandXML 설정 대화상자의 가져오기 탭을 화면표시합니다.
  5. 가져오기 설정을 지정하고 확인을 클릭하여 LandXML 가져오기 대화상자로 돌아갑니다.
  6. 데이터 트리에는 LandXML 파일의 각 주 데이터 집합이 표시됩니다. 데이터 트리를 사용하여 다음을 수행할 수 있습니다.
    • 데이터 집합을 탐색하고 해당 하위 구성요소를 봅니다.
    • 집합을 확장합니다. 확인란을 선택하거나 선택취소하여 도면으로 가져올 데이터 유형을 필터링할 수 있습니다. 기본적으로 모든 데이터 구성요소를 가져오도록 선택되어 있습니다.
    주: 확인란에는 세 가지 화면표시 상태가 있습니다. 집합에서 일부 객체만 선택하면 확인란이 음영처리됩니다 . 모든 항목을 선택하면 확인란이 선택됩니다 . 집합에서 모든 항목을 선택해제하면 해당 집합의 확인란이 선택해제됩니다 .
  7. 확인을 클릭하여 LandXML 파일을 가져오거나 찾아보기를 클릭하여 다른 LandXML 파일을 선택합니다.

    확인을 클릭하면 데이터를 도면으로 가져옵니다. 데이터 구성요소가 통합관리 트리에서 도면의 해당 데이터 집합에 추가됩니다.

    주: 가져오기 작업에 대한 정보는 이벤트 뷰어 뷰 대화상자에서 보고될 수 있습니다.

LandXML 지표면 데이터를 가져올 때 특성 세트 정의를 작성하고 적용하려면

LandXML 파일에서 지표면 데이터를 가져올 때 특성 세트 정의를 작성하고 적용할지 여부를 지정할 수 있습니다. 자세한 내용은 가져오기 탭(LandXML 설정 대화상자)을 참고하십시오.

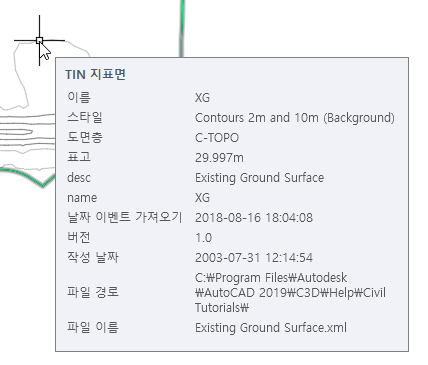

AutoCAD 특성 팔레트 및 툴팁에서 이 특성 세트 데이터를 볼 수 있습니다.

  1. 특성 세트 데이터가 작성되도록 LandXML 가져오기 설정을 구성합니다.
  2. 하나 이상의 지표면을 포함하는 LandXML 파일을 가져옵니다.
  3. 관리 특성 세트 데이터 패널 특성 세트 정의 찾기를 클릭합니다.
  4. 스타일 관리자 대화상자에서 도면 이름 문서 객체 특성 세트 정의 집합을 확장합니다.

    가져오기 설정 및 파일 컨텐츠에 따라 다음 특성 세트 정의가 작성될 수 있습니다.

    • 가져온 LandXML 파일
    • LandXML 속성[AeccDbFeatureLine]
    • LandXML 속성[AeccDbSurfaceTin]
    • LandXML 속성[AcDb3dPolyline]
    • LandXML 피쳐[AeccDbFeatureLine]
    • LandXML 피쳐[AeccDbSurfaceTin]
    • LandXML 피쳐[AcDb3dPolyline]
