ArcGIS 관망 데이터에 스키마 매핑을 구성하려면

스키마 매핑 값 지정

스키마 매핑을 설정하여 ArcGIS 데이터에 정의된 속성을 Civil 3D에서 사용되는 파이프 및 구조물 특성에 연관시킬 수 있습니다.

예를 들어, 데이터 세트에 Structure_Height라고 명명된 필드가 있는 경우 요소에 지정된 높이 값이 ArcGIS에 정의된 높이 값과 동일하도록 이 필드를 Civil 3D의 구조물 높이 특성에 매핑할 수 있습니다.

팁: 데이터 세트에 대해 잘 모르는 경우, ArcGIS에서 데이터를 확인하여 그 안에 정의되어 있는 속성 및 속성 값을 볼 수 있습니다. 데이터 세트의 URL은 Civil 3D에 가져올 데이터 세트를 선택할 때 Autodesk Connector for ArcGIS 윈도우에 나열되며, 데이터 세트를 Civil 3D에 가져온 후에는 데이터 원본 관리자 대화상자에도 나열됩니다. 자세한 내용은 ArcGIS에서 속성을 보려면을 참조하십시오.

ArcGIS 데이터를 도면에 가져오는 동안 스키마 매핑을 구성하려면

파이프 데이터를 도면에 가져오도록 선택하고 나면 스키마 매핑 대화상자가 표시됩니다.

이 대화상자에는 Civil 3D에 가져오는 각 파이프 또는 구조물 도면층에 대한 탭이 있으므로 각 도면층에 매핑 매개변수를 정의할 수 있습니다.

  1. ArcGIS 데이터를 Civil 3D에 가져오려면에서 1~11단계를 수행합니다.

    도면에 중력식 파이프 또는 구조물을 작성하도록 선택한 경우 내 설계 프로젝트에 추가를 클릭하면 스키마 매핑 대화상자가 표시됩니다.

  2. Civil 특성 이름에 대해 소스 특성 이름 필드를 클릭해 소스 특성 이름을 지정하여 드롭다운 리스트를 표시합니다.

    이 리스트에는 데이터 세트에서 정의된 속성이 표시됩니다. Civil 특성 이름과 일치하는 동일한 속성이 없는 경우, 이 필드를 비워 둘 수 있습니다.

    주: 이름 뒤에 별표(*)가 있는 Civil 특성 이름에는 소스 특성 이름 또는 기본값이 지정되어 있어야 합니다.
  3. 각 특성에 사용할 기본값을 지정합니다.

    관망 카탈로그에서 발견된 첫 번째 값이 기본값으로 사용됩니다. 이 값은 지정된 소스 특성 이름에 대한 값을 소스 데이터에서 찾을 수 없는 경우에 사용됩니다.

    주: Civil 3D 특성에 매핑할 속성 및 속성 값을 매핑하는 방법을 확인할 수 있도록 데이터를 가져오기 전 또는 후에 데이터 세트에 설정되어 있는 속성을 검토하면 도움이 될 수 있습니다. 자세한 내용은 ArcGIS에서 속성을 보려면을 참조하십시오.
  4. 각 숫자 특성에 사용할 소스 단위를 지정합니다. 소스 단위 필드를 클릭하여 사용 가능한 단위 유형의 드롭다운 리스트를 표시합니다.
    주: Civil 특성 단위 필드는 읽기 전용이며 현재 도면에서 사용되는 단위(in/ft 또는 mm/m)를 표시합니다.

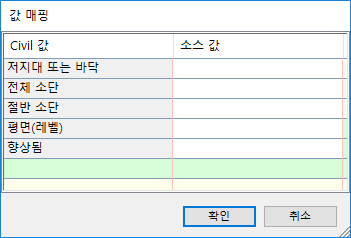

  5. 값 매핑 필드에서 을 클릭하여 값 매핑 대화상자를 엽니다.

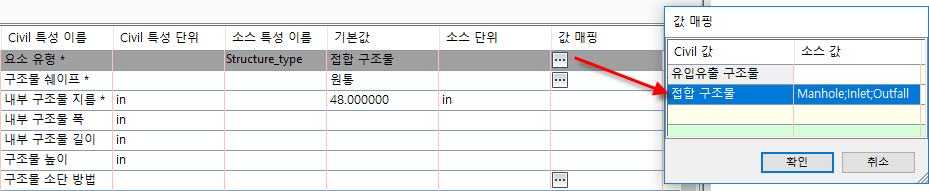

    나열된 각 Civil 값에 대해 ArcGIS 속성에 지정된 소스 값을 입력할 수 있습니다. 소스의 요소에 대한 소스 값이 발견되면 Civil 값이 해당 요소에 적용됩니다.

    맨홀;유입구;유출구와 같이 여러 값을 세미콜론으로 구분하여 포함할 수 있습니다. 항목에서는 대소문자가 구분되지 않습니다.

  6. 확인을 클릭하여 스키마 매핑 대화상자로 돌아갑니다.
  7. 을 클릭하여 다른 파이프나 구조물에 사용할 스키마 매핑을 저장합니다.
  8. OK를 클릭하여 계속합니다.

    가져오기 또는 관망 스키마 매핑 중에 발생하는 메시지는 이벤트 뷰어에서 확인할 수 있습니다.

    • 관망은 명명된 ArcGIS 네트워크입니다.
    • CreateNetwork 명령 설정에서 지정된 기본 스타일이 적용됩니다.
    • GenericPartList라고 명명된 요소 리스트가 요소에 대해 작성됩니다.

ArcGIS 데이터를 도면에 가져온 후 관망 스키마 매핑을 구성하려면

통합관리 항목 뷰 내에서 스키마 매핑 대화상자에 액세스할 수도 있습니다.

관망이 작성된 후에 스키마 매핑을 변경하면 해당 변경 사항이 도면에 있는 파이프 및 구조물에 적용됩니다.

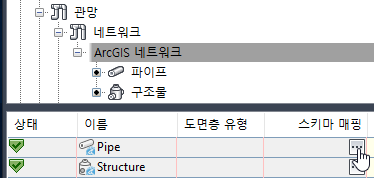

  1. 도구공간의 통합관리 탭에서 Autodesk Connector for ArcGIS를 사용하여 도면에 가져온 ArcGIS 네트워크를 클릭하여 확장합니다.
  2. 통합관리 항목 뷰에서 항목 뷰의 스키마 매핑 필드에 있는 을 클릭하여 스키마 매핑 대화상자를 표시합니다.
  3. 위의 절차에서 2~8단계를 수행합니다.

ArcGIS에서 속성을 보려면

중력식 관망 데이터를 가져올 때 Civil 3D 특성에 매핑할 속성 및 속성 값을 매핑하는 방법을 확인할 수 있도록 데이터를 가져오기 전 또는 후에 데이터 세트에 있는 속성을 검토하면 도움이 될 수 있습니다.

  1. ArcGIS 데이터를 Civil 3D에 가져오려면에서 1~11단계를 수행합니다.
  2. 각 도면층에 피쳐 유형을 선택한 후에 Autodesk Connector for ArcGIS 윈도우에서 개요 버튼 을 클릭합니다.
  3. URL 아래에서 데이터 도면층 소스 보기를 클릭하여 데이터 세트에 대한 정보가 포함된 웹 페이지를 엽니다.
    주: 데이터를 Civil 3D 도면에 가져온 후에 데이터 원본 관리자 대화상자에서 이 URL에 액세스할 수도 있습니다.
  4. 맵 뷰에서 데이터 세트를 보려면 다음에서 보기: ArcGIS.com 맵 링크를 클릭합니다.
  5. ArcGIS 맵 뷰의 상세사항 패널에서 도면층의 테이블 표시 아이콘 을 클릭합니다.

    테이블 뷰에는 데이터에 대해 정의된 속성과 지정된 속성 값이 표시됩니다.
