측량 중심선에서 측점 간격띄우기로 점을 작성하려면

현재 중심선에 측점에서 간격띄우기를 사용하여 새 점을 작성할 수 있습니다.

측량 명령 윈도우에서 측점 간격띄우기로 점을 작성하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 중심선 메뉴 측점/간격띄우기를 클릭합니다.
  3. 작성할 점의 점 식별자를 입력합니다.
    주: 자동 점 번호 매기기가 켜져 있으면 다음 점 번호가 표시됩니다.
  4. 새 점의 측점을 입력합니다. 측점은 양수 또는 음수 값이 될 수 있습니다.
  5. 새 점의 간격띄우기를 입력합니다. 간격띄우기는 양수 또는 음수 값이 될 수 있습니다.
  6. 선택적으로 점에 대한 설명을 입력합니다.

측량 명령 언어를 사용하여 간격띄우기 위치에 점을 작성하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    CL PT (점) [측점] (간격띄우기) (사각) (설명)

명령행 예

BEGIN CL1

NE 1 1000 1000

NE 2 1000 1500

NE 3 1300 1700

END

CL IS CL1

CL PT 100 200

! POINT 100 NORTH: 1000.0000 EAST: 1200.0000 ELEV: <Null>

CL PT 101 450 -91.44

! POINT 101 NORTH: 1091.4400 EAST: 1450.0000 ELEV: <Null>

102 600 152.4 50

! POINT 102 NORTH: 931.7283 EAST: 1572.2198 ELEV: <Null>

점 100은 간격띄우기를 0으로 하여 측점 200에 배치됩니다. 점 101은 왼쪽 간격띄우기 거리를 91.44로 하여 측점 450에 배치됩니다. 점 102는 오른쪽 간격띄우기 거리를 152.4로 하고 사각을 50으로 하여 측점 600에 배치됩니다.

주: 점 102 입력은 중복 명령을 사용합니다. 적절한 꼬리말을 입력하지 않으면 각도와 거리가 현재 단위로 설정됩니다.

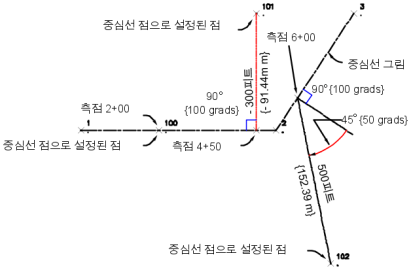

측점 간격띄우기에 의해 작성된 중심선 점

명령 구문

CL PT (점) [측점] (간격띄우기) (사각) (설명)

매개변수 정의
점 1 새 점의 점 식별자. 자동 점 번호 매기기가 켜져 있으면 점 번호를 지정할 필요가 없습니다.
측점 점을 설정할 측점
간격띄우기 중심선에서 새 점까지의 거리를 지정하는 선택적 구성요소. 음수 간격띄우기는 점을 중심선의 왼쪽으로 설정하고 양수 간격띄우기는 점을 오른쪽으로 설정합니다.
사각 중심선에서 점을 기울이는 시계 방향 각도를 지정하여 수직이 아닌 간격띄우기를 작성하는 선택적 구성요소. 이 값을 현재 각도 단위(DMS, 그래드, 십진각, 라디안 또는 mils)로 입력합니다.
설명 점과 연관된 선택적 설명
