방향/객체 교차로에 점을 만들려면

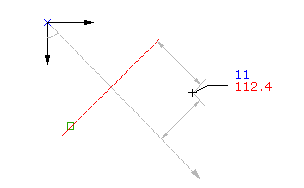

선, 원곡선 또는 완화곡선 객체와 방향 선이 교차하는 위치에 점을 작성합니다.

도면에서 점을 선택하거나, 투명 명령을 사용하거나, 명령행에 값을 입력하여 값을 지정합니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 교차점 방향/객체 .
  3. 객체를 선택합니다.
  4. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
    • 거리를 입력합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.
  5. 다음 중 하나를 수행하여 시작 점를 지정합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령을 사용하여 점을 지정합니다.
  6. 다음 중 하나를 수행하여 시작 점으로부터의 방향을 지정합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령을 사용하여 점을 정의합니다.
    • Z를 입력한 다음, 방향 선의 방위각을 입력합니다.
    • B를 입력한 다음, 사분면과 방향각을 지정합니다.
  7. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
    • 거리를 입력합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.
  8. 설명을 입력하거나 Enter 키를 눌러 설명을 생략합니다.
  9. 점의 표고를 입력하거나 Enter 키를 눌러 표고를 생략합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
