호/선 측량 교차로를 작성하려면

두 점으로 설정된 선과 반지름 점 및 반지름으로 설정된 호의 교차로를 계산할 수 있습니다.

측량 명령 윈도우에서 호/선 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 호/선을 클릭합니다.
  3. 호 중심의 점 식별자를 입력합니다.
  4. 호의 반지름을 입력합니다.
  5. 선의 시작점 식별자를 입력합니다.
  6. 선의 앞쪽 또는 방향 점을 입력합니다.
  7. 간격띄우기를 입력합니다.
  8. 다음 옵션 중 하나를 입력합니다.
    • N: 가장 북쪽의 교차로를 선택합니다.
    • S: 가장 남쪽의 교차로를 선택합니다.
    • E: 가장 동쪽의 교차로를 선택합니다.
    • W: 가장 서쪽의 교차로를 선택합니다.
    • R: 가장 가까운 교차로를 선택합니다.
    • F: 가장 먼 교차로를 선택합니다. 1: 교차로 1을 선택합니다.
    • 2: 교차로 2를 선택합니다.
    • A: 교차로를 모두 선택합니다.
    • P: 포인팅 장치로 교차로를 선택합니다.

측량 명령 언어를 사용하여 호/선 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    ARCLN [점] [반지름] [점 1] [점 2] [간격띄우기]

명령행 예

NE 1 100 100

NE 2 200 200

NE 3 250 100

ARCLN 3 200 1 2 -100

! INTERSECTION # 1 NORTH:387.066972 EAST:245.645615

! INTERSECTION # 2 NORTH:104.354385 EAST:-37.066972

교차로는 점 3을 중심으로 반지름이 200인 호와 점 1과 2 사이에서 왼쪽으로 간격띄우기 거리를 100으로 하여 그려진 선 사이에 배치됩니다.

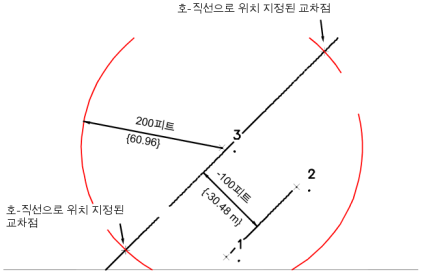

호와 선의 교차로

명령 구문

ARCLN [점] [반지름] [점 1] [점 2] [간격띄우기]

매개변수 정의
반지름(중심) 점의 점 번호
반지름 반지름 거리(피트 또는 미터). 반지름 거리는 반지름 점에서 호까지의 선 길이입니다.
점 1, 점 2 선의 위치와 방향을 설정하는 기존 점. 점 1은 시작점이고 점 2는 끝점입니다. 이러한 점은 그림 점을 포함하여 모든 점이 될 수 있습니다.
간격띄우기 벡터에서의 간격띄우기. 선이 왼쪽 또는 오른쪽으로 지정된 피트(또는 미터) 수만큼 이동되는 것처럼 작동합니다. 오른쪽으로 간격띄우기는 양수이고 왼쪽으로 간격띄우기는 음수입니다. 간격띄우기를 사용하지 않으려면 0(영)을 사용합니다.
