경계는 경계 내 지표면 삼각망의 가시성에 영향을 미칩니다.
경계를 작성하는 경우 호 다듬기 및 비소거 브레이크라인의 사용 여부를 지정합니다.
지표면 경계는 닫힌 폴리곤(예: 닫힌 폴리선 또는 구획) 또는 지표면에서 정의됩니다. 숨기기 경계 유형 및 비소거 브레이크라인 옵션을 모두 선택한 경우 지표면을 경계로 선택할 수 있습니다.
지표면 정의가 각 경계에 대한 숫자 ID와 정점 리스트를 표시합니다.
경계 유형
Autodesk Civil 3D는 다음과 같은 경계 유형을 지원합니다.
- 외부. 지표면의 외부 경계를 정의합니다. 내부의 모든 삼각망이 화면표시되며 외부에 있는 삼각망은 화면표시되지 않습니다. 주: 외부 경계는 브레이크라인 추가와 같은 후속 편집 작업의 영향을 받을 수 있습니다. 원하는 결과를 얻기 위해 경계 추가 작업을 리스트 맨 아래로 이동해야 할 수도 있습니다.

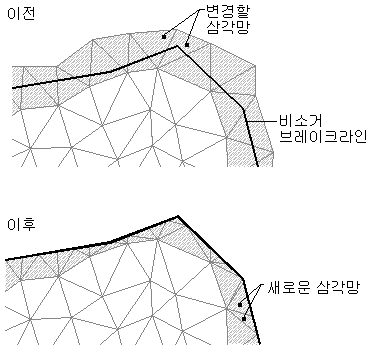

비소거 브레이크라인을 사용하여 작성된 외부 경계:
주: 여러 외부 경계를 정의할 수 있지만 마지막으로 정의한 외부 경계만 화면표시됩니다. 지표면 정의를 사용하여 여러 외부 경계 사이를 전환할 수 있습니다.
- 표시. 경계 내부의 모든 삼각망을 화면표시합니다. 숨겨진 경계 안에 화면표시되는 영역을 작성하는 데 사용됩니다. 주: 여러 경계를 지표면에 추가할 때 그 결과는 추가된 순서에 따라 다릅니다. 이후의 경계로 경계 결과를 전체적으로 또는 부분적으로 재지정할 수 있습니다.
- 숨기기. 삼각망 영역을 마스크하므로 등고선이 영역에 화면표시되지 않습니다. 빌딩 초기계획선과 같이 지표면에 구멍을 낼 경우에 사용됩니다.

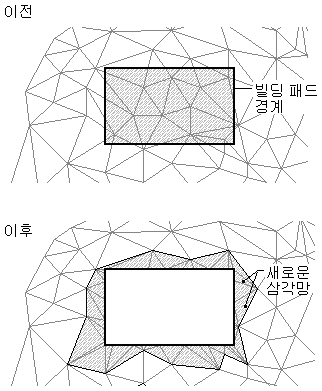

비소거 브레이크라인을 사용하여 작성된 경계 숨기기:
주: 경계 숨기기를 사용할 경우 숨겨진 지표면 영역은 삭제되지 않습니다. 전체 지표면은 그대로 남아 있습니다. 지표면에서 제거할 지표면 TIN 선이 있을 경우에는 선 삭제 작업을 사용합니다. 자세한 내용은 TIN 선 또는 그리드 선을 삭제하려면을 참고하십시오.
- 데이터 클립 2D 및 3D 폴리선, 형상선, 측량 수치, 구획 및 원과 같은 도면의 폴리곤 객체로 제한되는 지표면 경계를 작성합니다.
한 지표면에 데이터 클립 경계를 두 개 이상 추가할 수 있습니다. 데이터를 추가하면 가장 최근 데이터 클립 경계만 영향을 받습니다. 데이터 클립 경계는 지표면의 보이는 부분에 영향을 주지 않지만 데이터 클립이 작성된 후 지표면에 추가되는 점 및 브레이크라인과 같은 모든 데이터에 대해 필터로 작동합니다. 예를 들어, 데이터 클립 경계를 작성한 후 지표면에 브레이크라인을 추가하면 데이터 클립 경계 내부의 브레이크라인 부분만 추가됩니다.
