객체/객체 교차로에 점을 작성하려면

선, 호, 로트선 또는 형상선이 교차하는 위치에 점을 작성합니다.

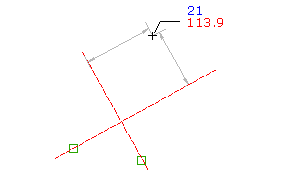

객체가 교차하지 않는 경우 이 명령은 두 객체 중 하나를 확장하여 교차로를 지정합니다. 점은 두 객체의 교차로에서 간격띄우기됩니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭지면 데이터 작성 패널점 메뉴점 작성 - 교차점객체/객체를 클릭합니다.
  3. 객체를 선택합니다.
  4. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
    • 거리를 입력합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.
  5. 두 번째 객체를 선택합니다.
  6. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
    • 거리를 입력합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.

    도면에서 X는 각 교차로를 표시합니다. 한 번만 교차하면 점이 자동으로 작성됩니다.

  7. 다음 중 하나를 수행하여 교차로를 지정합니다.
    • 점을 작성하려는 X 주위를 클릭합니다.
    • A를 입력하여 교차하는 양쪽에 점을 배치합니다.
  8. 설명을 입력하거나 Enter 키를 눌러 설명을 생략합니다.
  9. 점의 표고를 입력하거나 Enter 키를 눌러 표고를 생략합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
