단면정보 테이블 레이블을 스태거하려면

레이블 높이 스태거 옵션을 사용하여 조밀하게 채워진 단면정보 테이블에서 레이블 충돌을 방지할 수 있습니다. 종단 뷰 특성이나 AutoCAD 특성 팔레트를 통해 스태거 옵션을 사용할 수 있습니다.

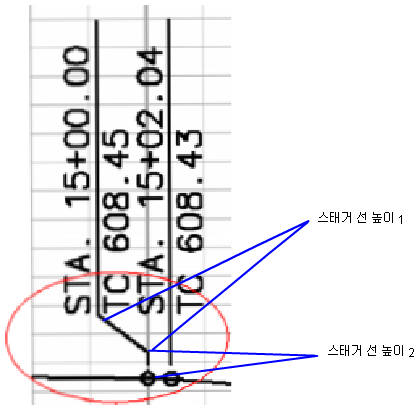

스태거 레이블 선 높이

다음 워크플로우에서는 종단 뷰 레이블을 스태거하는 방법에 대해 설명하며, 횡단 뷰 레이블 설정에도 동일한 개념을 적용할 수 있습니다.

  1. 단면정보 테이블 레이블을 마우스 오른쪽 버튼으로 클릭하고 종단 뷰 특성을 선택합니다.
  2. 종단 뷰 특성 대화상자에서 밴드 탭을 클릭합니다. 레이블 스태거 설정을 필요에 따라 지정합니다.
  3. 스태거 선의 높이를 지정합니다.

또는

  1. 단면정보 테이블 레이블을 마우스 오른쪽 버튼으로 클릭하고 특성을 선택합니다.
  2. AutoCAD 특성 팔레트의 스태거에서 레이블 스태거 설정을 필요에 따라 지정합니다.
