객체를 분할하여 지정 개수만큼의 점을 객체를 따라 작성하려면

선, 형상선, 로트 선 또는 호를 따라 균등한 간격으로 특정 개수의 점을 작성합니다. 세그먼트 수를 지정하면 각 정점에 점이 배치됩니다. 점을 객체 위나 간격띄우기에 배치할 수 있습니다.

이 명령을 사용하여 점을 작성할 경우에는 한 번에 하나의 객체에 대해 작업합니다. 선택한 객체를 사용하여 점을 추가한 후에는 다른 객체를 선택하여 해당 객체에 점을 추가할 수 있습니다. 명령을 사용하는 중에 선택한 객체와 지정한 옵션에 의해 점이 이중으로 만들어지면(예: 두 선이 공유하는 끝점의 경우) 한 점만 추가됩니다. 점은 이중으로 작성되지 않습니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 기타 객체 등분할 .
  3. 선, 로트 선, 형상선 또는 호를 선택합니다.
  4. 객체를 나눌 세그먼트의 수를 입력합니다.
  5. 간격띄우기 값을 입력합니다.

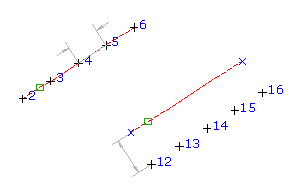

    지정된 간격띄우기 위치에서 객체를 따라 균등한 간격으로 일련의 점이 배치됩니다.

  6. 점마다 프롬프트가 나타나면 점 이름, 설명, 표고를 입력합니다.
  7. Enter 키를 눌러 명령을 종료합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
