시각적 영향 구역을 사용하여 시거를 확인하려면

이 명령은 신호등이나 타워 같은 수직 객체를 특정 반경 내에서 볼 수 있는지 여부를 확인해야 하는 경우에 사용합니다.

이 명령을 사용하여 운전자가 교차로의 정지선에서 볼 수 있는 거리를 확인할 수도 있습니다.

일반적으로 이 확인은 설계된 지형의 유효성을 확인하기 위해 완성된 지표면이나 복합 지표면(기존 지표면에 붙여넣은 코리더 지표면)에 대해 수행됩니다.

이 명령은 현재 도면 도면층에서 해치 패턴을 작성하여 서로 다른 가시성 레벨을 나타냅니다.

1. 해치 패턴을 작성할 도면층에 도면을 설정합니다.
2. 분석 탭설계 패널가시성 검사 드롭다운시각적 영향 구역 찾기을 클릭합니다.
3. 지표면을 선택하거나 Enter 키를 누르고 리스트에서 지표면을 선택합니다.
4. 명령행에서 다음을 지정하라는 프롬프트가 표시됩니다.
   • 객체의 위치
   • 객체의 높이
   • 시각 범위의 반경

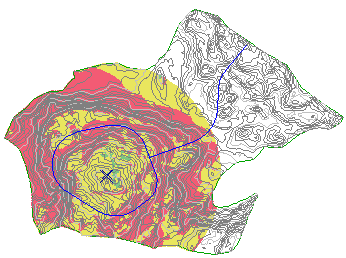

   명령이 완료되면 지정된 반경 내의 지표면에서 색상이 지정된 영역(해치 패턴)은 다음을 나타냅니다.

   색상	가시성
   초록색	객체의 전체 높이가 보임
   노란색	객체가 부분적으로 보임
   빨간색	객체가 보이지 않음
