방위각 및 거리를 사용하여 측량 수치를 작성하려면

그림에서 방위 거리를 사용하여 기존 정점에서 새 정점을 작성합니다. 이 명령을 수행하려면 그림에 적어도 정점이 하나 이상 있어야 합니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    FIGURE AZ-DIST [방위각] [거리]

명령행 예

BEGIN 1_95

FIG NE 2000 2000

FIG ZD 50.5556 91.440

AZIMUTH: 50.5556 DISTANCE: 91.4400

NORTH: 2057.6291 EAST: 2070.9941

CRV DELTA 152.400 9.1440

CRV LENGTH -243.840 152.400

END

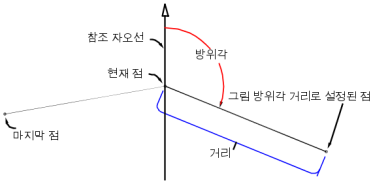

다음 그림은 방위각 거리 명령을 보여 줍니다.

명령 구문

FIGURE AZ-DIST [방위각] [거리]

명령 동의어

FIG ZD

매개변수 정의
방위각 현재 정점에서 새 정점까지의 원하는 방위각입니다. 이 값을 현재 측량 데이터베이스 각도 단위(DMS, grads, 십진각, 라디안 또는 mils)로 입력합니다.
거리 그림의 현재 정점에서 새 정점까지의 거리입니다. 현재 측량 데이터베이스 거리 단위에 이 값을 입력합니다.
