워터 드롭 유틸리티를 사용하여 지표면에 걸쳐 물이 흘러가는 경로를 추적합니다.
이 유틸리티는 물의 흐름을 나타내는 2D 또는 3D 폴리선을 그리고 경로의 시작점도 표시합니다. 채널이 분할되면 각 워터 드롭 경로를 따르도록 새 폴리선이 그려집니다.

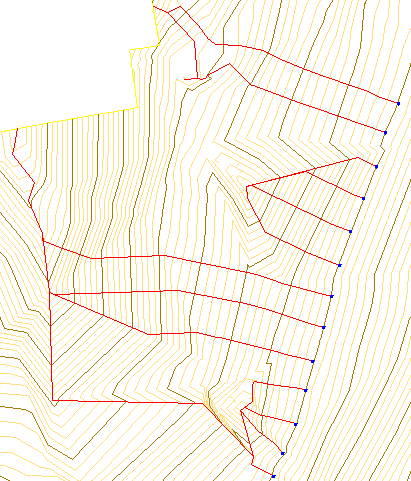

예를 들어, 등고선을 따라 다른 점에서 유역 흐름을 그리기 위해 여러 워터 드롭 경로를 등고선에서 그릴 수 있습니다.
2D 또는 3D 폴리선을 사용하여 관저고를 그릴 수 있습니다. 사용할 선 유형은 분석 요구사항에 따라 다릅니다. 다음은 각 선 유형에 대한 용도의 예입니다.
- 2D 폴리선. 유출 분석을 위해 배수 면적을 나타내는 면적을 그립니다. AutoCAD 편집 명령을 사용하여 닫힌 2D 폴리선을 작성합니다. 결과로 작성된 닫힌 2D 폴리선을 사용하여 영역을 조회하고 다른 분석을 수행할 수 있습니다.
- 3D 폴리선: 시각화를 수행하고 지표면에 선을 그립니다. 정지 목적으로 워터 드롭 선에서 정지 형상선을 작성할 수도 있습니다.
