호/방위각 측량 교차로를 작성하려면

점, 방위각 및 간격띄우기로 설정된 선과 호 사이 교차로를 찾을 수 있습니다.

측량 명령 윈도우에서 방위각으로 결정된 선과 호의 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 호/방위각을 클릭합니다.
  3. 호 중심의 점 번호를 입력합니다.
  4. 호의 반지름을 입력합니다.
  5. 선의 시작점 번호를 입력합니다.
  6. 선에 방위각을 입력합니다.
  7. 간격띄우기를 입력합니다.
  8. 다음 옵션 중 하나를 입력합니다.
    • N: 가장 북쪽의 교차로를 선택합니다.
    • S: 가장 남쪽의 교차로를 선택합니다.
    • E: 가장 동쪽의 교차로를 선택합니다.
    • W: 가장 서쪽의 교차로를 선택합니다.
    • R: 가장 가까운 교차로를 선택합니다.
    • F: 가장 먼 교차로를 선택합니다.
    • 1: 교차로 1을 선택합니다.
    • 2: 교차로 2를 선택합니다.
    • A: 교차로를 모두 선택합니다.
    • P: 포인팅 장치로 교차로를 선택합니다.

측량 명령 언어를 사용하여 방위각으로 결정된 선과 호의 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    ARCAZ [점] [반지름] [점 1] [방위각] [간격띄우기]

명령행 예

NE 1 100 100

NE 2 200 200

ARCAZ 2 200 1 50 50

! INTERSECTION # 1 NORTH:274.411634 EAST:385.641883

! INTERSECTION # 2 NORTH:30.099879 EAST:94.482471

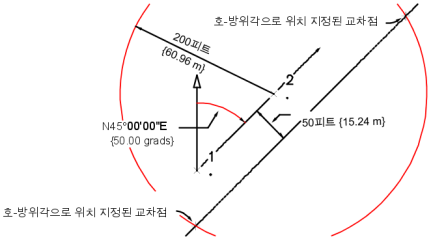

교차로는 점 2를 중심으로 반지름이 200인 호와 점 1에서 오른쪽으로 간격띄우기 거리를 50으로 하여 그려진 50.0000 방위각 사이에 배치됩니다.

방위각에 의해 결정된 호와 선의 교차로

명령 구문

ARCAZ [점] [반지름] [점 1] [방위각] [간격띄우기]

매개변수 정의
반지름 점. 호의 중심점으로 사용되는 기존 점입니다.
반지름 첫 번째 호의 반지름 거리(피트 또는 미터). 반지름 거리는 반지름 점에서 호까지의 선 길이입니다.
점 1 벡터가 연장되는 기존 점. 그림 점을 포함하여 모든 유형의 점을 사용할 수 있습니다.
방위각 기존 점에서의 선 방위각. 방위각은 벡터의 방향을 설정하고 현재 각도 단위로 표현됩니다.
간격띄우기 교차로의 간격을 띄우는 거리
