거리와 지표면 표고를 사용하여 폴리선이나 지표면 등고선을 따라 점을 작성하려면

지표면의 표고를 사용하여 점을 작성합니다. 지정된 거리에 기반한 폴리선을 따라 점이 작성됩니다.

점 작성 설정에 지정된 표고에 대한 프롬프트 표시 설정은 이 명령을 실행하는 동안 프롬프트가 표시되는 방법에 영향을 주지 않습니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 지표면 폴리선/등고선을 따라 .
  3. 지표면을 선택합니다.
  4. 점 사이의 거리를 입력합니다.
  5. 점이 따라 배치될 폴리선이나 지표면 등고선을 선택합니다.

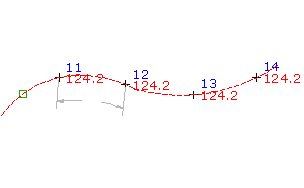

    폴리선이나 지표면 등고선을 따라 지정된 간격 마다 점이 배치됩니다.

  6. 프롬프트가 나타나면 각 점에 대해 점 이름과 설명을 입력합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
