선형 도면요소에서 접선 구속조건을 변경하는 경우 인접 도면요소의 접선 구속조건은 접선을 유지하기 위해 자동으로 변경될 수 있습니다.
구속조건 편집 탭(선형 특성 대화상자)에서 임시 접선 구속조건 스왑 항상 수행 옵션은 인접 도면요소의 접선 구속조건이 접선을 유지하기 위해 자동으로 변경되는지 여부를 지정합니다.
주: 이 옵션은 접선 구속조건이 변경된 도면요소의 바로 앞뒤에 있는 도면요소에만 영향을 줍니다. 다른 선형 도면요소에는 영향을 주지 않습니다.
다음과 같이 4개의 접선 구속조건이 있습니다.
구속되지 않음(독립)
이전 요소에 의해 구속(부동)
다음 요소에 의해 구속(부동)
양쪽 요소 모두에 의해 구속(복종속)
접선 구속조건은 선형 도면요소 뷰 또는 선형 배치 매개변수 윈도우를 사용하여 변경할 수 있습니다.
다음의 두 가지 예는 접선 구속조건을 변경하는 경우 임시 접선 구속조건 스왑 항상 수행 옵션이 인접 선형 도면요소의 작동 방법에 어떻게 영향을 주는 지에 대해 설명합니다.
예 1: 자유 도면요소를 독립 도면요소로 변경
다음 예는 구속되지 않은( 독립) 두 개의 원곡선에서 양쪽 요소 모두에 의해 구속( 복종속)되는 선을 보여줍니다.
선을 구속되지 않음( 독립)으로 변경하는 경우 원곡선은 두 가지 방법 중 하나로 동작합니다. 이 동작은 임시 접선 구속조건 스왑 항상 수행 옵션이 선택되었는지에 따라 다릅니다.

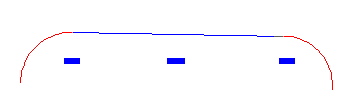

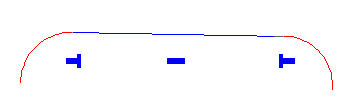

- 선택됨: 첫 번째 원곡선의 접선 구속조건이 다음 요소에 의해 구속( 부동)으로 변경되고 두 번째 원곡선이 이전 요소에 의해 구속( 부동)으로 변경됩니다. 이 작업은 원곡선이 편집된 경우 접선이 선에 남아 있도록 합니다. 두 원곡선은 선과 함께 접선의 점에서 끝나도록 잘립니다.
- 통과: 두 원곡선의 접선 구속조건이 변경되지 않습니다. 두 원곡선은 선과 함께 접선의 점에서 끝나도록 잘립니다. 도면요소는 그립 편집된 경우 접선을 유지하지 않습니다.
예 2: 자유 도면요소를 부동 도면요소로 변경

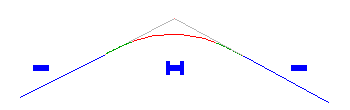

다음 예는 구속되지 않은( 독립) 두 개의 선에서 양쪽 요소 모두에 의해 구속( 복종속)되는 원곡선 그룹을 보여줍니다.
원곡선 그룹을 다음 요소에 의해 구속( 부동)으로 변경하는 경우 원곡선은 두 가지 방법 중 하나로 작동합니다. 이 동작은 임시 접선 구속조건 스왑 항상 수행 옵션이 선택되었는지에 따라 다릅니다.

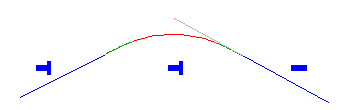

- 선택됨: 첫 번째 선의 접선 구속조건이 다음 요소에 의해 구속( 부동)으로 변경되고, 원곡선 그룹과 함께 접선의 점에서 끝나도록 잘립니다. 두 번째 선의 접선 구속조건은 변경되지 않았습니다. 그 이유는 원곡선 그룹이 두 번째 선을 부동 해제하고 첫 번째 선이 원곡선 그룹을 부동 해제하기 때문입니다.

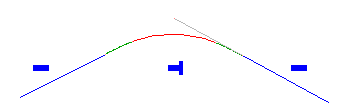

- 통과: 첫 번째 선이 원곡선 그룹과 함께 접선의 점에서 끝나도록 잘립니다. 두 선의 접선 구속조건은 변경되지 않습니다.
