호/호 측량 교차로를 작성하려면

각각 기존 중심점과 반지름으로 정의된 두 호의 교차로를 계산할 수 있습니다.

측량 명령 윈도우에서 두 호의 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 교차로 메뉴 호/호를 클릭합니다.
  3. 첫 번째 호 중심의 점 식별자를 입력합니다.
  4. 첫 번째 호의 반지름을 입력합니다.
  5. 두 번째 호 중심의 점 식별자를 입력합니다.
  6. 두 번째 호의 반지름을 입력합니다.
  7. 다음 옵션 중 하나를 입력합니다.
    • N: 가장 북쪽의 교차로를 선택합니다.
    • S: 가장 남쪽의 교차로를 선택합니다.
    • E: 가장 동쪽의 교차로를 선택합니다.
    • W: 가장 서쪽의 교차로를 선택합니다.
    • R: 가장 가까운 교차로를 선택합니다.
    • F: 가장 먼 교차로를 선택합니다.
    • 1: 교차로 1을 선택합니다.
    • 2: 교차로 2를 선택합니다.
    • A: 교차로를 모두 선택합니다.
    • P: 포인팅 장치로 교차로를 선택합니다.

측량 명령 언어를 사용하여 두 호의 교차로를 계산하려면

  1. 도구공간측량 탭에서 편집할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    ARCARC [점 1] [반지름 1] [점 2] [반지름 2]

명령행 예

NE 1 100 100

NE 2 200 200

ARCARC 1 100 2 200

! INTERSECTION # 1 NORTH:8.856217 EAST:141.143783

! INTERSECTION # 2 NORTH:141.143783 EAST:8.856217

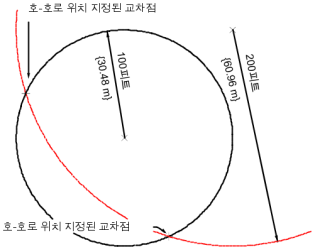

교차로는 점 1을 중심으로 반지름이 100인 호와 점 2를 중심으로 반지름이 200인 호 사이에 배치됩니다.

명령 구문

ARCARC [점 1] [반지름 1] [점 2] [반지름 2]

매개변수 정의
점 1 반지름(중심) 점 1의 점 번호
반지름 1 첫 번째 호의 반지름 거리(피트 또는 미터). 반지름 거리는 반지름 점에서 호까지의 선 길이입니다.
점 2 반지름(중심) 점 2의 점 번호.
반지름 2 두 번째 호의 반지름 거리(피트 또는 미터)
