선이나 원곡선에 점을 작성하려면

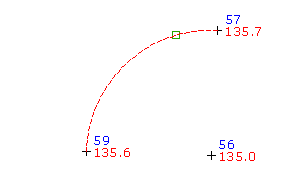

선, 형상선, 로트 선 또는 호의 끝점이나 호의 IP(Intersection Point) 및 반지름 점에 점을 작성합니다.

지정된 점의 위치가 호에 대해 작성됩니다. 한 번에 하나의 객체를 선택합니다. 교차하는 객체를 선택하는 경우 중복 점은 작성되지 않습니다.

이 명령을 사용하여 점을 작성할 경우에는 한 번에 하나의 객체에 대해 작업합니다. 선택한 객체를 사용하여 점을 추가한 후에는 다른 객체를 선택하여 해당 객체에 점을 추가할 수 있습니다. 명령을 사용하는 중에 선택한 객체와 지정한 옵션에 의해 점이 이중으로 만들어지면(예: 두 선이 공유하는 끝점의 경우) 한 점만 추가됩니다. 점은 이중으로 작성되지 않습니다.

1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 기타 선/원곡선 상 .
3. 선, 로트 선, 형상선 또는 호를 선택합니다.

   선택한 객체의 기하학적 지점에 점이 배치됩니다.

4. 점마다 프롬프트가 나타나면 점 이름, 설명, 표고를 입력합니다.
5. Enter 키를 눌러 명령을 종료합니다.

주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
