방향/방향 교차로에 점을 작성하려면

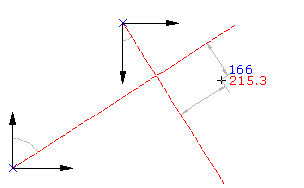

각각 점과 방향각 또는 방위각으로 정의된 두 방향이 교차하는 위치에 점을 작성합니다.
각 방향 선에서 시작하는 간격띄우기 거리를 지정하여 교차 위치에 점을 작성합니다.
설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
홈 탭
지면 데이터 작성 패널
점 메뉴
점 작성 - 교차점
방향/방향
.
다음 중 하나를 수행하여 시작 점을 지정합니다.
도면에서 점을 선택합니다.
투명 명령을 사용하여 점을 지정합니다.
다음 중 하나를 수행하여 시작 점으로부터의 방향을 지정합니다.
도면에서 점을 선택합니다.
투명 명령을 사용하여 두 번째 점을 지정합니다.
Z
를 입력합니다. 방향 선에 방위각을 입력합니다.
B
를 입력합니다. 사분면과 방향각을 지정합니다.
다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
거리를 입력합니다.
도면에서 점을 선택하고 간격띄우기를 정의합니다.
투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.
3-5단계를 반복하여 두 번째 방향 선을 정의합니다.
설명을 입력하거나
Enter
키를 눌러 설명을 생략합니다.
점의 표고를 입력하거나
Enter
키를 눌러 표고를 생략합니다.
주:
여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은
도면의 점 모양 조정 정보
를 참고하십시오.
