연결된 선형을 작성하려면

  1. 홈 탭 설계 작성 패널 선형 드롭다운 연결된 선형 작성 찾기을 클릭합니다.
  2. 도면에서 연결할 첫 번째 선형을 선택합니다.
  3. 연결할 두 번째 선형을 선택합니다.

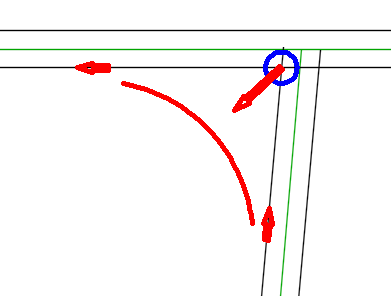

  4. 연결된 선형의 위치를 선택합니다.

    임시 그래픽이 도면에 표시됩니다.

  5. 다른 위치를 선택하거나 Enter 키를 눌러 현재 위치를 수락하고 연결된 선형 작성 대화상자를 표시합니다.
  6. 선형에 대한 매개변수를 지정합니다. 연결된 선형에 대한 여러 가지 고유한 옵션은 다음과 같습니다.
    • 원곡선 반지름: 이 옵션을 사용하여 연결된 선형에 대한 기본 반지름을 변경합니다.
      주: 선형이 작성된 후 원곡선 반지름을 변경하려는 경우 반지름 그립을 사용하여 선형을 그립 편집하거나 선형 특성 대화상자의 연결 매개변수 탭에서 반지름을 변경할 수 있습니다.
    • 연결 겹침: 이 옵션을 사용하여 연결된 선형에 대한 기본 연결 겹침을 변경합니다.
      주: 연결 겹침은 0보다 커야 합니다.

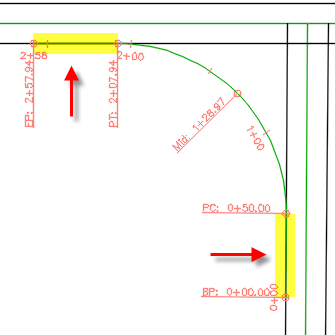

      다음 예는 50피트 겹침 효과를 보여 줍니다. 연결된 선형이 기존 선형에 50피트 겹쳐집니다.

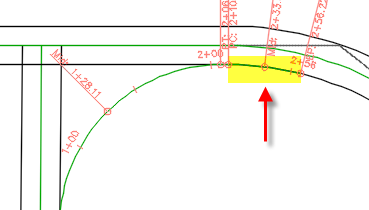

      곡선에 겹침이 발생하면 연결된 선형의 겹침 비율은 원곡선을 따릅니다.

      주: 선형이 작성된 후 연결 겹침 값을 변경하려는 경우 겹침 세그먼트를 그립 편집할 수 있습니다.
    • 연결된 종단 탭 옵션: 이 옵션을 사용하여 지정한 두 개의 종단 간의 연결된 선형에 대한 종단을 작성합니다.

      이 대화상자에서 사용 가능한 옵션에 대한 자세한 내용은 연결된 선형 작성 대화상자에 대한 도움말 항목을 참고하십시오.

  7. 확인을 클릭하여 연결된 선형 및 선택적 종단을 작성합니다.
    주: 선형이 연석 굴곡부 선형으로 작성됩니다. 필요한 경우 선형 특성 대화상자의 정보 탭에서 변경할 수 있습니다.
  8. 연결된 종단 작성을 선택하면 도면에 종단 뷰를 작성할 수 있습니다.
