수량 산출 테이블 또는 보고서를 생성하기 위해 수량 산출 기준을 작성합니다.
이 조건은 도구공간 설정 탭의 수량 산출 집합 아래에 저장되어 있습니다. 수량 산출 조건을 작성한 후에는 단면 검토선 그룹에 적용하여 재료 리스트를 작성할 수 있습니다. 재료 리스트를 사용하여 수량 산출 테이블 및 보고서를 생성합니다.
조건을 작성하려면 재료 및 쉐이프 리스트를 작성합니다. 예를 들어, 지면 제거됨이라는 재료를 작성하여 제거할 재료 물량을 계산하는 항목을 작성한 다음 해당 항목에 비교되는 두 지표면을 추가하여 토량 정보를 생성할 수 있습니다.
단면 검토선 그룹을 사용하여 조건에 재료를 정의할 수도 있습니다. 단면 검토선 그룹을 선택한 다음 그룹의 데이터 원본으로 사용된 지표면 리스트를 사용하여 재료 리스트를 작성합니다.
수량 유형
수량 산출에서는 다음과 같은 수량 유형을 지원합니다.

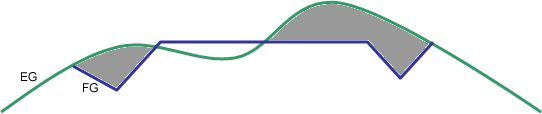

- 절토. 제거할 재료를 계산할 때 사용됩니다. 예를 들어, 이 값은 기존 지표면(EF) 아래, 완료된 지표면(FG) 위의 분량이 될 수 있습니다:

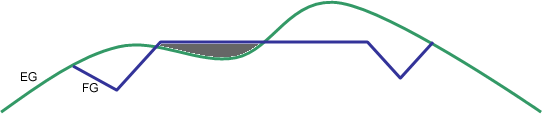

- 성토. 추가할 재료를 계산할 때 사용됩니다. 예를 들어, 이 값은 기존 지표면(EG) 위, 완료된 지표면(FG) 아래의 분량이 될 수 있습니다:
- 절토 및 성토. 절토 계수와는 다른 재성토 계수를 기반으로 제거 및 추가할 재료를 계산할 때 사용됩니다. 예를 들어, 코리더의 기존 지하 재료 영역이 성긴 흙이나 습지로 되어 있는 경우 이 재료 영역을 제거했다가 안정적인 구조를 제공하는 다른 재료로 다시 채우는 경우가 있습니다.

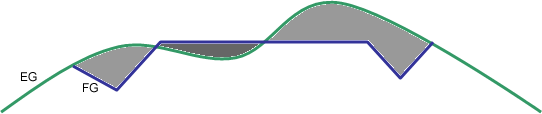

- 토목 공사. 총 절토 및 성토 토량을 계산할 때 사용됩니다. 예를 들어, 이 값은 기존 지표면(EG)과 완료된 지표면(FG) 사이의 차이가 될 수 있습니다.

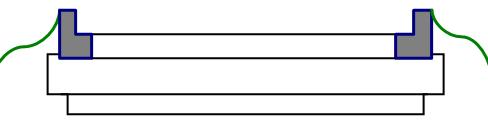

주: 토공 수량 유형은 하위 조건에 사용할 수 없습니다. - 구조물. 코리더 쉐이프의 토량을 계산하는 데 사용됩니다. 예를 들어, 코리더의 횡단면을 나타내는 다음 그림에서 인도 쉐이프의 토량이 계산됩니다.
주: 구조물 수량 유형은 하위 조건에 사용할 수 없습니다.
절토, 성토 및 재성토 계수
잘라내기, 채우기 및 다시 채우기 비율을 사용하여 운반할 토량을 조정할 수 있습니다. 운반되는 토량이 기준선으로 사용되므로 정수 비율 1.0에서 설정합니다. 조정 비율은 다음과 같습니다.
- 잘라내기 요인 - 일반적으로 재료가 제거된 후 재료 물량이 확장되므로 잘라내기 비율은 대개 1.0보다 큰 값으로 설정되어 팽윈도우가나 확장을 나타냅니다. 예를 들어 잘라내기 비율이 1.2인 경우 1.0 입방 미터의 재료가 제거될 때마다 1.2 입방 미터의 물량 전송을 고려해야 합니다.
- 채우기 요인 - 재료가 채우기로 사용되는 경우 일반적으로 재료가 압축되므로 대개 채우기 요인은 1.0보다 크게 설정되며, 이는 채우기로 사용될 때 재료의 압축 또는 수축을 나타냅니다. 예를 들어 채우기 요인이 1.2인 경우 채우기 부지에 1.0 입방 미터의 재료가 필요할 때마다 1.2 입방 미터의 해당 재료를 전송해야 합니다. 주: 예를 들어, 재료가 채우기로 사용되어 원래 값의 93%로 압축된 경우 채우기 요인으로 1.075(1.0을 .93으로 나눈 값)를 입력하면 추가해야 할 여분의 재료를 보충할 수 있습니다.
- 다시 채우기 요인 - 이 비율은 절토 재료 유형과 기타 고려 사항에 따라 달라지므로 일정 범위에서 실행될 수 있습니다. 중량 골재의 다시 채우기 비율은 1.0인 반면, 암벽에서의 성토 절토 다시 채우기 비율은 1.2일 수 있습니다. 늪이나 습지에서 절토된 경우와 같이 일부 절토 재료를 재사용하지 못할 수도 있습니다. 이 경우 다시 채우기 비율은 0이 됩니다.
