방향/선형 교차로에 점을 작성하려면

방향 선과 선형이 교차하는 위치나 해당 교차로에서 간격띄우기 값만큼 떨어진 위치에 점을 작성합니다.

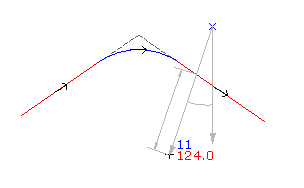

방향 선을 선택한 다음 방향 선으로부터 간격띄우기와 선형으로부터 간격띄우기를 지정하여 방향과 선형의 교차로에 간격띄우기로 점을 작성합니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 교차점 방향/선형 .
  3. 선형 객체를 선택합니다.
  4. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
    • 거리를 입력합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.
  5. 다음 중 하나를 수행하여 시작 점를 지정합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령을 사용하여 점을 지정합니다.
  6. 다음 중 하나를 수행하여 시작 점으로부터의 방향을 지정합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령을 사용하여 점을 정의합니다.
    • Z를 입력한 다음, 방향 선의 방위각을 입력합니다.
    • B를 입력한 다음, 사분면과 방향각을 지정합니다.
  7. 다음 중 하나를 수행하여 간격띄우기 거리를 지정합니다.
    • 거리를 입력합니다.
    • 도면에서 점을 선택합니다.
    • 투명 명령으로 점을 지정하여 간격띄우기를 정의합니다.

    도면에서 X는 각 교차로를 표시합니다. 한 번만 교차하면 점이 자동으로 작성됩니다.

  8. 다음 중 하나를 수행하여 교차로를 지정합니다.
    • 점을 작성하려는 X 주위를 클릭합니다.
    • A를 입력하여 교차하는 양쪽에 점을 배치합니다.
  9. 설명을 입력하거나 Enter 키를 눌러 설명을 생략합니다.
  10. 점의 표고를 입력하거나 Enter 키를 눌러 표고를 생략합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
