방향각 및 거리로 측량 관찰을 작성하려면

방향각 및 거리 명령(BD)을 사용하면 방향각 및 거리를 사용하는 점유된 점을 참조하여 관찰을 작성할 수 있습니다.

명령 언어를 사용하여 방향각 및 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BD (점) [방향각] [사분점] [거리] (설명)

명령 언어를 사용하여 방향각, 거리 및 수직각으로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BD VA (점) [방향각] [사분점] [거리] [수직각] (설명)

명령 언어를 사용하여 방향각, 거리, 수직 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    BD VD (점) [방향각] [사분점] [거리] [수직 거리] (설명)

다음 예는 단위가 피트로 설정되어 있을 때 BD 명령을 사용하는 경우를 나타냅니다.

NE 1 100 100

STN 1

BD 2 45 1 100 PT

! BEARING: N 45-00-00 E DISTANCE: 100.0000

! POINT 2 NORTH: 170.7107 EAST: 170.7107

! ELEV: <Null>

이렇게 하면 지정된 방향각 및 거리에 점 2가 작성됩니다.

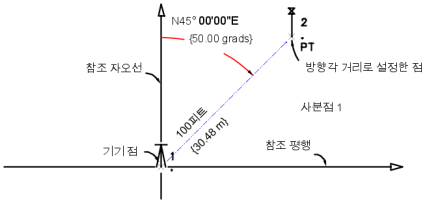

BD 명령으로 작성된 점:

점 2는 기기 점에서 100피트 떨어진 거리의 사분점 1(NE)에서 45°0'0"(50 그래드)의 방향각을 회전하여 배치되며 설명은 PT로 지정됩니다.

명령 구문

BD (점) [방향각] [사분점] [거리] (설명)

또는

BD VA (점) [방향각] [사분점] [거리] [수직각] (설명)

또는

BD VD (점) [방향각] [사분점] [거리] [수직 거리] (설명)

매개변수 정의
새 점의 점 식별자. 자동 점 번호 매기기가 켜져 있으면 점 번호를 지정할 필요가 없습니다.
방향각 방향각. 이 값을 현재 각도 단위(DMS, 그래드, 십진각, Mils 또는 라디안)로 입력합니다.
사분점 방향각에 대한 사분점. 1(NE), 2(SE), 3(SW) 또는 4(NW) 중 하나를 사용하여 사분점을 지정합니다.
거리 기기 점에서 찾고 있는 점까지의 거리. 현재 거리 단위로 측정됩니다. VA가 사용되지 않으면 수평 거리로 가정합니다. VA가 사용되면 경사 거리로 인식합니다.
수직각 수직각의 방향(천정, 수평 또는 천저). 이 값을 현재 각도 단위(DMS, 그래드, 십진각, Mils 또는 라디안)로 입력합니다.
수직 거리 기기에서 프리즘까지의 표고 차이. 프리즘이 기기보다 높으면 양수 값입니다.
설명 점과 연관된 선택적 설명
