지정된 COGO 점 리스트에 대한 좌표, 각도 및 거리, 경사 정보를 연속으로 또는 점유한 COGO 점에서 방사형으로 나열하는 보고서를 작성합니다.
이 보고서 작성 시 보고서 유형, COGO 점 번호 리스트 및 보고서에 포함하려는 COGO 점 특성을 지정합니다. 결과 보고서는 지정된 보고서 유형을 기준으로 점 번호 및 특성을 표시합니다.

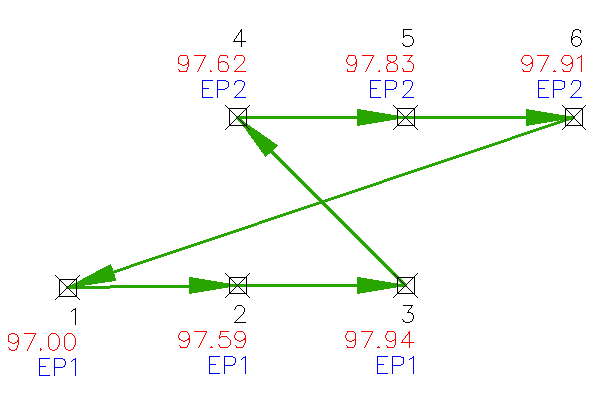

연속 반전 보고서
연속 반전 보고서에는 지정된 점 순서에 따라 지정된 데이터가 나열됩니다.

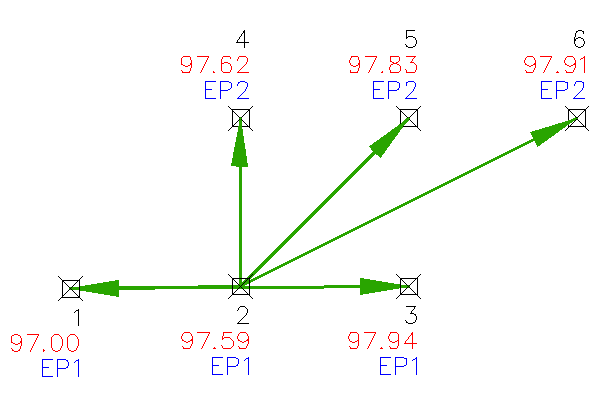

방사형 점간정보 보고서
방사형 점간정보 보고서에는 지정된 점유한 점과 관련 있는 지정된 점 및 후시 점에 대한 지정된 데이터가 나열됩니다.
다음 예에서 점 1은 후시 점이고 점 2는 점유한 점입니다.
연속/방사형 점간정보 보고서를 작성하려면
- 도구공간의 도구 상자 탭에서 기타 유틸리티
보고서
점을 확장합니다. 방사형/연속 점간정보 보고서를 두 번 클릭합니다.
- 보고서 작성 - 연속/방사형 점간정보 보고서 대화상자에서 보고서 유형을 지정합니다.
- 방사형 점간보고를 보고서 유형으로 선택한 경우 점유한 점 및 후시 점 또는 후시 방향을 지정합니다.
- 보고서 유형의 각도 유형 선택 리스트에서 각도 유형을 선택합니다.
- COGO 점 리스트에서
을(를) 클릭한 다음 도면에서 점을 선택합니다.
- 보고서 설정에서 테이블을 사용하여 데이터가 표시되는 순서와 함께 보고서에 포함할 데이터를 지정합니다.
- 화살표 버튼: 테이블에서 현재 선택된 행 위 또는 아래로 이동합니다.
- 포함: 확인란이 선택된 경우 보고서에 특성이 포함됩니다. 보고서에서 특성을 제거하려면 확인란의 선택을 취소합니다.
- 특성: Autodesk Civil 3D COGO 점 특성 이름을 식별합니다.
- 열 이름: 점간정보 보고서의 특성에 대해 사용자 정의 열 이름을 지정합니다.
- 보고서 저장 위치에서
을(를) 클릭하여 보고서를 저장하려는 위치를 찾아보고 파일 이름을 입력하고 파일 형식을 선택합니다.
- 보고서 작성을 클릭합니다.
보고서가 표시되고 지정된 위치에 저장됩니다.
- 다른 보고서를 생성하려면 보고서 매개변수를 수정하고 보고서 작성을 다시 클릭해야 할 수 있습니다.
- 종료를 클릭하여 대화상자를 닫고 향후 세션을 위해 현재 보고서 매개변수를 저장합니다.
