객체의 정점 및 기하학적 임계점에 점을 작성하려면

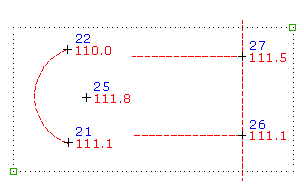

, 형상선 또는 로트선의 끝점이나 호의 양 끝점과 중심점에 자동으로 점을 작성합니다.

점은 객체 선택 세트에서 작성됩니다. 점 중 하나가 끝점이 아닌 경우 선이 교차하는 위치에 점이 작성되지 않습니다.

선이 교차하는 지점에 점을 작성하려면 점 작성 대화상자의 수동 명령을 사용하십시오.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 기타 자동 .
  3. 객체를 선택합니다. 선, 형상선, 로트 선 및 호를 선택할 수 있습니다.
  4. 선택한 객체의 각 정점에 점이 배치됩니다.

  5. 점마다 프롬프트가 나타나면 점 이름, 설명, 표고를 입력합니다.
  6. Enter 키를 눌러 명령을 종료합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
