편각 및 거리로 측량 관찰을 작성하려면

편각 거리(DD) 명령을 사용하면 설정된 선의 편각 및 거리를 사용하여 점을 빨리 작성할 수 있습니다.

편각은 이전 방위각의 연장에서 회전된 각도 방향을 나타냅니다. 또는 수직각 또는 수직 거리를 사용하여 점을 찾을 수도 있습니다.

명령 언어를 사용하여 편각 및 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    DD (점) [각도] [거리] (설명)

명령 언어를 사용하여 편각, 거리 및 수직각으로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    DD VA (점) [각도] [거리] [수직각] (설명)

명령 언어를 사용하여 편각, 거리 및 수직 거리로 관찰을 작성하려면

  1. 도구공간측량 탭에서 점을 추가할 네트워크를 마우스 오른쪽 버튼으로 클릭하고 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    DD VD (점) [각도] [거리] [수직 거리] (설명)

다음 예는 편각 거리 명령을 사용하는 경우를 나타냅니다.

NE 1 100 100

STN 1

AZ 1 2 100

BS 2

DD 3 85.2657 60.960

! AZIMUTH: 385.2657 DISTANCE: 60.9600

! POINT 3 NORTH: 159.3345 EAST: 86.0167

! ELEV: <Null>

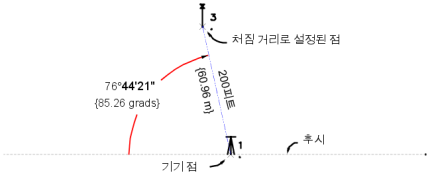

DD 명령을 사용하여 작성된 점:

점 3은 거리 200의 후시 선 연장에서 85.2657의 처짐 각도를 오른쪽으로 회전하여 배치됩니다. 적절한 꼬리말을 입력하지 않으면 각도와 거리가 현재 단위로 설정됩니다.

명령 구문

DD (점) [각도] [거리] (설명)

또는

DD VA (점) [각도] [거리] [수직각] (설명)

또는

DD VD (점) [각도] [거리] [수직 거리] (설명)

매개변수 정의
새 점의 점 식별자. 자동 점 번호 매기기가 켜져 있으면 점 번호를 지정할 필요가 없습니다.
각도 점까지 측정된 편각. 이 값을 현재 각도 단위(DMS, 그래드, 십진각, 라디안 또는 Mils)로 입력합니다.
거리 기기 점에서 찾고 있는 점까지의 거리. 특별히 지정하지 않으면 현재 단위로 측정됩니다. VA가 사용되지 않으면 수평 거리로 가정합니다. VA가 사용되면 경사 거리로 인식합니다.
수직각 수직각의 방향(천정, 수평 또는 천저). 이 값을 현재 각도 단위(DMS, 그래드, 십진각, Mils 또는 라디안)로 입력합니다.
수직 거리 기기에서 프리즘까지의 표고 차이. 프리즘이 기기보다 높으면 양수 값입니다.
설명 점과 연관된 선택적 설명
