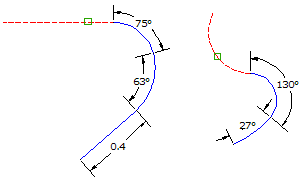

기존 객체에 여러 선 또는 원곡선을 부착하려면

선택 점에 가장 가까운 객체의 끝에서 선 또는 원곡선이 그려집니다.

여러 선을 부착하려면

  1. 명령행에 AttachMultiple을 입력합니다.
  2. 선 또는 호를 선택합니다.
  3. Line 또는 L을 입력하여 선을 부착합니다.
  4. 새로운 선 섹션 길이를 입력합니다.

    새 선이 그려지고 다음과 같은 프롬프트가 표시됩니다.

    Enter an attachment option [Line/Arc/Undo]:

  5. 계속해서 선 또는 호 세그먼트를 추가하거나 명령취소 옵션을 사용하여 마지막 세그먼트를 명령취소합니다.

여러 원곡선을 부착하려면

  1. 명령행에 AttachMultiple을 입력합니다.
  2. 선 또는 호를 선택합니다.
  3. Arc 또는 A를 입력하여 호를 부착합니다.
  4. 사용할 다음 항목 유형 중 하나를 지정합니다.
    • : P를 입력한 다음 현의 끝을 지정합니다. 원곡선이 그려집니다.
    • 반지름: R를 입력한 다음 다음 중 하나를 수행합니다.
      • 프롬프트에서 반지름을 입력합니다.
      • A를 입력하고 곡도를 입력합니다.
      • C를 입력하고 현도를 입력합니다.
      주: 원곡선을 그릴 때 반지름이나 곡도를 양수로 지정하면 원곡선을 시계 방향 또는 시작 각도의 오른쪽으로 그리고 반지름이나 곡도를 음수로 지정하면 원곡선을 시계 반대 방향 또는 왼쪽으로 그립니다.

    반지름 또는 곡도를 입력하면 다음과 같은 프롬프트가 표시됩니다.

    Select entry [Tangent/Chord/Delta/Length/External/Mid-ordinate] <Length>:

  5. 다음 중 하나를 수행합니다.
    • Tangent 또는 T를 입력한 다음 접선 길이를 입력하거나 도면에서 거리를 선택합니다.
    • Chord 또는 C를 입력한 다음 현 길이를 입력하거나 도면에서 거리를 선택합니다.
    • Delta 또는 D를 입력한 다음 증분 각도를 입력하거나 도면에서 거리를 선택합니다.
    • Length 또는 L을 입력한 다음 원곡선 길이를 입력하거나 도면에서 거리를 선택합니다.
    • External 또는 E를 입력한 다음 외부 거리를 입력하거나 도면에서 거리를 선택합니다.
    • Mid-ordinate 또는 M을 입력한 다음 중앙종거 거리를 입력하거나 도면에서 거리를 선택합니다.

    새 선이 그려지고 다음과 같은 프롬프트가 표시됩니다.

    Enter an attachment option [Line/Arc/Undo]:

  6. 계속해서 선 또는 호 세그먼트를 추가하거나 명령취소 옵션을 사용하여 마지막 세그먼트를 명령취소합니다.
