표준횡단 객체는 3D 코리더 모형의 기본 구조를 형성하는 데 사용되는 횡단구성요소 집합을 포함하고 관리합니다.
표준횡단은 횡단구성요소 객체 집합을 관리하는 Autodesk Civil 3D 도면 객체(AECCAssembly)입니다. 표준횡단 및 횡단구성요소 기능은 도로나 다른 선형 기반 설계의 기본 빌딩 블록으로 사용됩니다. 코리더를 형성하려면 표준횡단 객체를 선형을 따라 적용해야 하며, 하나 이상의 간격띄우기를 참조할 수 있습니다.

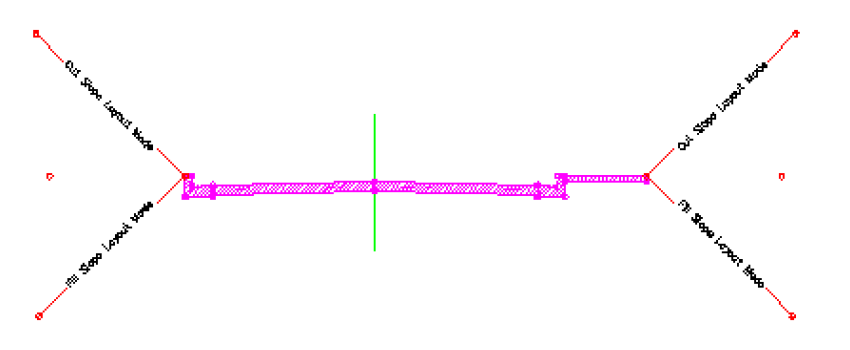

이동 차선, 연석, 측면경사와 같은 횡단구성요소 객체를 표준횡단 기준선에 하나 이상 추가하면 표준횡단 객체가 작성됩니다. 이 객체는 코리더 횡단의 설계를 형성합니다. 횡단구성요소는 카탈로그 세트에 제공됩니다.

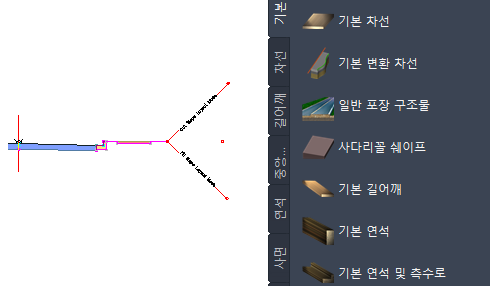

도구 팔레트의 도로 표준횡단(왼쪽) 및 횡단구성요소(오른쪽)

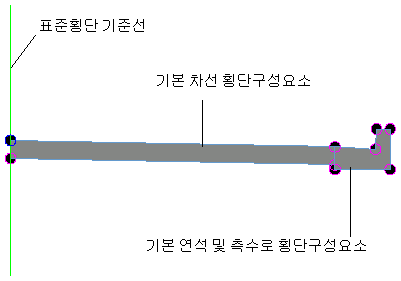

다음 그림은 2차선 도로의 한 측면(차선)을 나타내는 단순한 표준횡단 객체를 보여 줍니다. 기본 차선 및 기본 연석 및 측수로 횡단구성요소 객체가 기준선 선형에 추가되어 연석 및 측수로로 단일 이동 차선을 형성했습니다.
조건부 표준횡단이라는 고급 표준횡단을 작성할 수도 있습니다. 조건부 표준횡단에는 지정된 측점에 지정된 조건이 충족될 때 후속 횡단구성요소를 적용하는 하나 이상의 조건부 횡단구성요소가 포함됩니다.
표준횡단 객체는 다음 구성요소로 이루어집니다.
- 삽입점. 표준횡단 객체를 작성하기 위해 도면에서 선택하는 초기점입니다. 결과로 작성되는 코리더 객체의 중심선에 해당합니다. 이는 지면 참조점이라고도 하며 일반적으로 선형과 설계 종단(종단선형)을 따릅니다.
- 기준선. 표준횡단의 기준선은 일반적으로 표준횡단 기준선 점에서의 수직축을 나타내는 시각적 보조선(표현기호)으로 표시됩니다. 횡단구성요소를 기준선 점에 부착하려면 기준선 표현기호를 선택하면 됩니다. 횡단구성요소를 표준횡단에 부착하는 방법은 특히 해당 점에 하나 이상의 횡단구성요소가 이미 부착되어 있는 경우, 기준선 점을 선택하는 것보다 쉽습니다.
- 기준선 점. 일반적으로 기준 선형 근처의 표준횡단에 부착된 첫 번째 횡단구성요소의 시작점을 나타내는 표준횡단의 한 점입니다. 기본적으로, 기준선 점은 삽입점과 일치하므로 중심 선형과 종단을 따릅니다. 중심선에서 멀어지는 횡단 요소(수평 및 수직)를 시작하려면 이 기준선 점을 표준횡단에서 멀리 이동합니다.
- 간격띄우기 선. 간격띄우기 선은 일반적으로 간격띄우기 점에서의 수직축을 시각적으로 나타내는 수직선입니다. 간격띄우기 점에서 횡단구성요소를 부착하려면 간격띄우기 점을 선택하는 대신 간격띄우기 선 표현기호를 선택합니다. 횡단구성요소를 표준횡단 간격띄우기 점에 부착하는 방법은 특히 해당 점에 하나 이상의 횡단구성요소가 이미 부착되어 있는 경우, 간격띄우기 점을 선택하는 것보다 쉽습니다.
- 간격띄우기 점. 결과로 만들어지는 코리더 객체에 대한 간격띄우기 선형에서의 지면 참조점을 나타내는 표준횡단의 한 점입니다. 이 점에 부착된 횡단구성요소는 간격띄우기 선형과 설계된 해당 종단을 따릅니다. 예를 들어, 한쪽이나 양쪽에 서비스 도로가 있는 고속도로의 경우 간격띄우기 점으로 서비스 도로 중심선을 나타냅니다. 표준횡단에는 항상 한 개의 기준선 점이 있으며 표준횡단에 간격띄우기 점이 하나도 없거나 여러 개 있을 수 있습니다. 언제든지 표준횡단에서 간격띄우기 점을 추가하거나 삭제할 수 있습니다.
표준횡단 객체의 정의를 완료하려면 일반적으로 차선, 연석 또는 배수로와 같은 여러 개의 횡단구성요소 객체를 선형을 따라 추가합니다. 각 횡단구성요소는 표준횡단 기준선 점, 모든 표준횡단 간격띄우기 점 또는 이미 표준횡단에 연결된 다른 횡단구성요소에 연결할 수 있습니다. 횡단구성요소는 점으로부터의 상대적 간격띄우기 및/또는 표고를 사용하여 이러한 점에 부착될 수도 있습니다.
표준횡단 객체를 작성한 후 코리더 객체, 형상선 및 횡단 뷰 작성과 같은 다른 코리더 모델링 작업을 진행할 수 있습니다.
코리더 모형의 다양한 표준횡단을 작성하는 방법에 대한 단계별 지침은 표준횡단 및 코리더 튜토리얼을 참고하십시오.
