수직으로 점을 작성하려면
조정선 또는 도면요소를 따라 지정한 점에 수직을 이루는 위치에 점을 보간합니다.

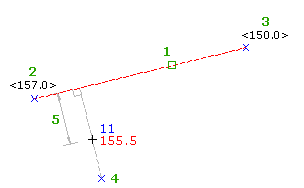

기준점 (2)와 (3)이 있는 객체 (1)을 선택하여 선을 따라 수직인 보간 점을 작성합니다.
설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
홈 탭
지면 데이터 작성 패널
점 메뉴
점 작성 - 보간
수직
.
다음 중 하나를 수행하여 보간 영역을 지정합니다.
도면에서 점을 선택하고 첫 번째 점의 표고를 입력합니다. 두 번째 점을 지정한 다음,
D
를 입력하여 두 점 간 표고 차이를 지정하거나
S
를 입력하여 첫 번째 점에서 두 번째 점까지의 경사도를 지정합니다.
투명 명령을 사용하여 점을 지정합니다.
E
를 입력하고 호, 선, 형상선, 로트 선 또는 폴리선을 선택합니다. 수직 점의 위치를 입력한 다음, 거리를 입력하거나 점을 선택하거나 투명 명령을 사용하여 간격띄우기 거리를 지정합니다.
설명을 입력하거나
Enter
키를 눌러 설명을 생략합니다.
