편각 및 거리를 사용하여 측량 수치 정점을 작성하려면

편각 및 거리를 사용하여 그림 정점을 작성합니다. 편각은 현재 방위각에서 시계 방향으로 회전됩니다. 그림에 정점이 두 개 이상 있어야 이 명령을 사용할 수 있습니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    FIGURE DEFL-DIST [각도] [거리]

명령행 예

NE 20 1200 1200

NE 21 1400 1300

BEGIN STONE_ST

PT 20

PT 21

FIG DD -33.3333 91.440

RT -91.440

FIG ZD (AZ 21 20) 60.960

CLOSE

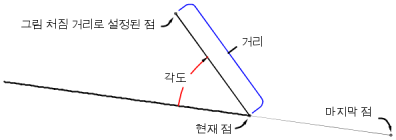

다음 그림은 그림 편각 거리 명령을 설명합니다.

명령 구문

FIGURE DEFL-DIST [각도] [거리]

명령 동의어

FIG DD

매개변수 정의
각도 새 정점까지 측정된 편각. 이 값을 현재 측량 데이터베이스 각도 단위(DMS, grads, 십진각, 라디안 또는 mils)로 입력합니다.
거리 그림의 현재 정점에서의 거리입니다. 현재 측량 데이터베이스 거리 단위에 이 값을 입력합니다.
