특성 데이터 페이지(코리더 솔리드 추출 마법사)

특성 데이터 페이지를 사용하여 내보낸 솔리드와 연관시킬 특성을 지정할 수 있습니다.

코리더 특성 세트 정의

코리더 및 3D 솔리드/본체 모두에 적용되는 특성 세트 정의를 표시합니다.

왼쪽 열에서 특성 세트 정의를 선택한 다음 추출된 솔리드에 대해 볼 수 있는 각 특성에 대한 가시적 확인란을 선택합니다. 코리더와 3D 솔리드/본체 모두에 적용되는 특성 세트만 이 페이지에 선택항목으로 표시됩니다.

그리드에서 오른쪽 버튼을 클릭하고 추가를 선택하여 정의를 코리더 특성 데이터 - 사용자 정의 특성 데이터 세트에 추가할 수 있으며, 기본값을 이러한 정의에 설정할 수 있습니다.

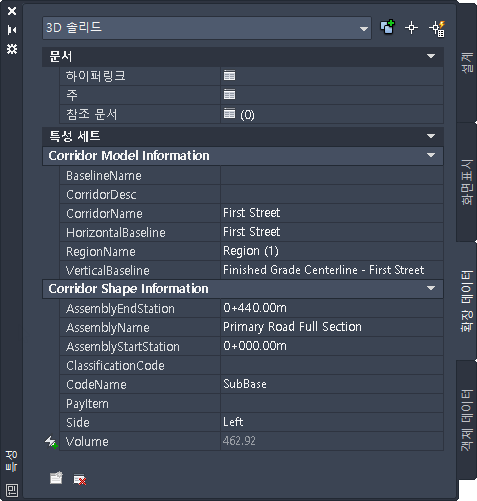

가시적 확인란이 선택된 특성은 추출된 솔리드의 특성을 살펴볼 때 AutoCAD 특성 팔레트의 확장 데이터 탭에 표시됩니다.

특성은 Autodesk® Navisworks®와 같은 다른 응용프로그램에서도 볼 수 있습니다.

기본적으로 Autodesk Civil 3D는 코리더, 3D 솔리드 및 본체에 적용되는 세 가지 특성 세트 정의를 포함합니다.

• 코리더 모형 정보:
  • CorridorName
  • CorridorDescription
  • CorridorRegion 이름
  • CorridorBaseLine 이름
  • CorridorHorizontalBaseline
  • CorridorVerticalBaseline
• 코리더 쉐이프 정보:
  • AssemblyName
  • AssemblyStartStation
  • AssemblyEndStation
  • CodeName
  • PayItem
    주: PayItem 정보는 링크(및 결과 본체)에만 사용할 수 있습니다. 이것은 쉐이프(및 결과 솔리드)에는 사용할 수 없습니다.
  • ClassificationCode
    주: 코드 세트 스타일에 분류 코드를 입력할 수 있습니다. 분류 코드가 링크 또는 쉐이프 코드에 대한 코드 세트 스타일 내에 있으면 해당 코리더 솔리드에 대해 분류 코드를 출력할 수 있습니다. 자세한 내용은 코드 탭 (코드 세트 스타일 대화상자 )을 참고하십시오.
  • 측면
  • 토량
• 코리더 특성 데이터 - 사용자 정의되었습니다. 이 특성 데이터 세트는 사용자가 시공 단계 또는 재료 조건과 같은 자신의 사용자 정의 특성 데이터를 추가하기 위해 제공됩니다. 그리드에서 마우스 오른쪽 버튼을 클릭하고 추가를 선택하거나 특성 세트 정의 명령을 사용하여 이 특성 데이터 세트에 정의를 추가할 수 있습니다. 자세한 내용은 특성 세트 정보를 참고하십시오.

주: 스타일 관리자는 본체에 적용되는 특성 세트 정의를 작성하는 기능을 제공하지 않지만, Autodesk Civil 3D에 포함된 다음 세 가지 특성 세트 정의는 코리더에서 추출된 본체 및 3D 솔리드에 적용됩니다.
