각도 및 거리를 사용하여 측량 수치 정점을 작성하려면

이전 후시에서 회전한 각도를 사용하여 그림 정점을 작성합니다. 그림에 정점이 두 개 이상 있어야 이 명령을 사용할 수 있습니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    FIGURE ANG-DIST [각도] [거리]

명령행 예

FIG NE 1000 1000

FIG ZD 0 222.2222

FIG AD 55.5556 304.80

AZIMUTH: 255.5556 DISTANCE: 304.8000

NORTH: 1026.301 EAST: 766.510

FIG AD 83.3333 15.240

AZIMUTH: 138.8889 DISTANCE: 15.2400

NORTH: 1017.559 EAST: 778.993

END

주: 적절한 꼬리말을 입력하지 않으면 거리가 현재 측량 데이터베이스 단위로 설정됩니다.

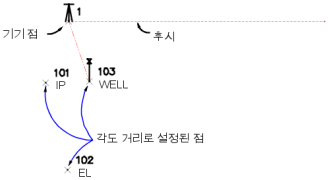

다음 그림은 그림 각도 거리 명령을 설명합니다.

명령 구문

FIGURE ANG-DIST [각도] [거리]

명령 동의어

FIG AD

매개변수 정의
각도 그림의 마지막 정점에서 회전하는 시계 방향 각도입니다. 이 값을 현재 측량 데이터베이스 각도 단위(DMS, grads, 십진각, 라디안 또는 mils)로 입력합니다.
거리 그림의 현재 정점에서의 거리입니다. 현재 측량 데이터베이스 거리 단위에 이 값을 입력합니다.
