지표면에서 평평한 면적 최소화 정보

등고선 데이터가 TIN 지표면에 추가되면 해당 결과 지표면에는 평 점(같은 등고선에서 모두 가져온 삼각망 점)과 평 모서리(같은 등고선 또는 같은 표고의 서로 다른 등고선으로부터 가져온 점을 결합하는 삼각망 모서리)가 포함될 수 있습니다.

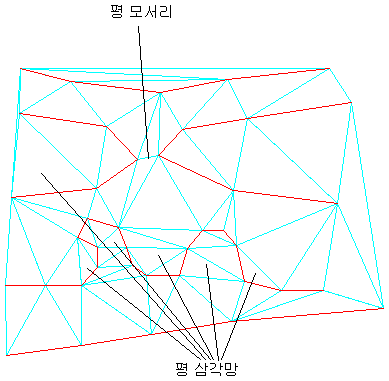

다음 그림은 지표면의 삼각망(하늘색)이 빨간색 등고선으로부터 작성된, 평평한 면적을 가진 지표면을 보여 줍니다. 평 삼각망과 평 모서리의 일부는 다음과 같이 표시됩니다.

이러한 평평한 면적은 지표면의 부정확함을 나타냅니다. 이러한 지표면의 등고선이 표시되면 평평한 면적 주위의 원래 등고선 데이터와 일치하지 않을 수 있습니다. 또한 표시된 등고선에는 예상된 두 세그먼트 대신 여기서 나오는 세 개의 등고선 세그먼트를 사용하는 점이 포함될 수 있습니다. 평평한 면적 최소화 작업을 사용하여 같은 표고의 세 점을 가진 삼각망 및 같은 표고의 여러 데이터 등고선에 있는 점을 연결하는 모서리를 찾아 제거할 수 있습니다.

이 명령은 지표면에 등고 자료를 추가한 후에 나타나는 평평한 면적의 수를 줄입니다. 이를 통해 실제 지표면을 사실적으로 반영하는 보다 나은 지표면 모형을 작성할 수 있습니다.

평평한 면적 최소화 작업에서는 브레이크라인 또는 등고선에서 작성된 삼각망 모서리로 정의된 평평한 면적을 찾습니다. 점 데이터에서 작성된 지표면에 같은 표고의 세 점으로 정의된 평평한 면적이 포함되어 있는 경우 이 작업은 지표면에 영향을 주지 않습니다.

평평한 면적 최소화 작업을 사용할 때 또는 등고선 데이터 추가 중에 평평한 면적 최소화 방법 옵션을 지정할 수 있습니다.

예외적으로, 다음 평평한 면적 최소화 옵션은 등고선 데이터에서 생성된 TIN 지표면에만 적용됩니다. 경우에 따라 모서리 스왑 옵션으로 등고선 데이터에서 생성되지 않은 지표면에 표시된 등고선의 모양을 변경할 수 있습니다.

팁: 경사 음영처리를 사용하여 평 삼각망을 그래픽적으로 볼 수 있습니다. 0.00 퍼센트 경사인 한 범위를 사용하여 지표면을 음영처리할 경우 등고선 데이터를 따라 평면을 볼 수 있습니다.

간격 채우기

이 옵션은 표시된 등고선에 때때로 발생하는 작은 간격을 채우고 하나의 연속 등고선을 작성합니다. 간격의 두 끝 부분이 단일 삼각망 모서리에서 연결하기에 충분히 가까우면 간격은 해당 모서리와 두 개의 데이터 등고선을 단일 데이터 등고선에 결합함으로써 채워집니다. 추가되는 추가 점이나 모서리가 없습니다.

채워지는 간격을 제어하려면 이 옵션을 선택하지 않고 등고선 데이터를 추가한 다음 양쪽 간격 끝을 보고하는 등고선 문제 확인 작업을 사용할 수 있습니다. 작업 결과를 검토한 후 채우지 않을 간격을 식별한 경우 등고선 위나 아래에 표고를 두고 두 간격 끝 사이에 지표면 점을 추가합니다. 그런 다음 등고선 데이터의 간격 채우기 옵션이 선택된 상태로 평평한 면적 최소화 작업을 사용하여 나머지 간격을 채웁니다.

주: 표시된 등고선 간격만 채워집니다. 원래 지표면 등고선 데이터는 변경되지 않습니다.

모서리 스왑

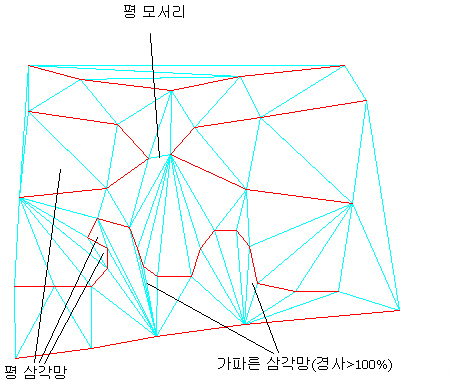

이 옵션은 비등고선 모서리를 평평하지 않은 삼각망과 함께 공유하는 평평한 삼각망을 찾아 지표면을 스캔합니다. 두 삼각망이 볼록 사각형을 형성하면 공통되는 모서리가 스왑되어 두 개의 평평하지 않은 삼각망이 작성됩니다. 그러면 비등고선 모서리를 평평하지 않은 삼각망과 함께 공유하는 다른 평평한 삼각망이 생길 수 있으며 가능한 경우 이 모서리가 스왑됩니다. 더 이상 스왑을 할 수 없을 때까지 이 프로세스를 계속합니다.

이 명령은 4개의 인접한 지표면 점 사이를 잇는 TIN 선의 방향을 반전합니다. 이 작업을 수행하려면 지표면 스타일의 점 가시성이 활성화되어 있어야 합니다.

자세한 내용은 지표면 스타일 및 시각화 정보를 참고하십시오.

명령을 수행한 후에도 지표면 크기는 변경되지 않고 그대로 유지되며 지표면에 같은 수의 점 및 삼각망이 포함됩니다.

중요사항: 이 명령은 모든 평 삼각망 및 평 모서리를 제거하지 않습니다. 새 삼각망 중 일부가 매우 가파른 경사를 가질 수 있습니다.

평 삼각망 모서리에 점 추가

이전 옵션과 마찬가지로, 이 옵션은 해당 점이 모두 데이터 등고선에 있고 평평하지 않은 인접과 비등고선 모서리를 공유하는 평 삼각망 모서리를 찾아 지표면을 검색합니다. 그러나 삼각망 쌍의 일반 모서리를 스왑하는 대신 일반 모서리의 중간점에 새로운 점이 추가됩니다. 인접보간을 사용하여 점의 표고가 계산됩니다.

많은 경우에 이 삼각망은 평평한 면적을 가로지르는 삼각망 체인의 모서리에 있습니다. 새 점을 추가하면 체인의 끝에 도달할 때까지 평 삼각망 모서리에 새 점이 추가되면서 평 삼각망의 체인이 다각측량됩니다. 체인을 따라 추가된 점 표고는 체인의 시작점과 끝점의 표고 사이에 선형으로 보간됩니다.

이 옵션을 사용하면 모서리 스왑 옵션보다 많은 평 삼각망이 제거됩니다. 모서리 스왑 옵션으로 제거되는 삼각망은 이 옵션을 사용할 때도 제거됩니다. 일반적으로 이 옵션은 보다 적은 가파른 삼각망을 생기게 합니다. 그러나 추가 점과 삼각망은 지표면에 추가됩니다.

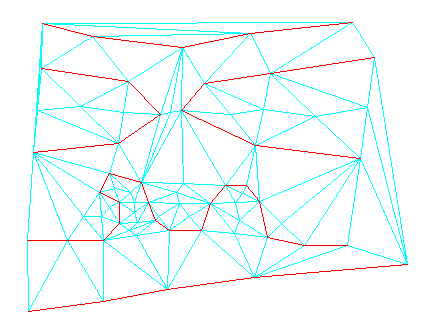

이 그림에서는 27개의 점이 지표면에 추가됩니다. 맨 위 및 왼쪽 위 외곽선을 따르는 일부 삼각망을 제외하고 대부분의 평 삼각망이 제거됩니다.

평 모서리에 점 추가

이 옵션은 두 개의 동일한 표고 데이터 등고선을 연결하지만 평 삼각망에 없는 평 모서리에 적용됩니다. 지표면은 두 끝점이 모두 데이터 등고선에 있는 평 모서리를 찾아 스캔됩니다. 이러한 모서리를 포함하는 두 삼각망의 반대 점이 모두 모서리보다 높은 표고에 있거나 모서리보다 낮은 표고에 있으면 새 점이 평 모서리의 중간점에 추가됩니다. 새 점의 표고는 인접보간을 사용하여 계산됩니다. 새 점과 모서리가 추가되었으므로 이 옵션은 지표면의 크기를 늘립니다.

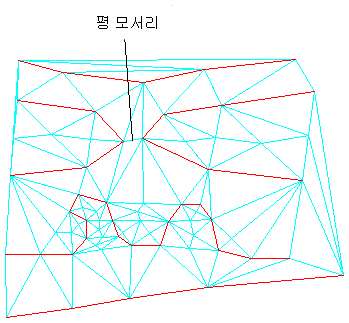

다음 그림에서는 평 삼각망 모서리에 점 추가평 모서리에 점 추가 옵션을 모두 적용한 후의 동일한 지표면을 보여 줍니다. 총 28개의 점이 이 예에 추가됩니다.

모서리 스왑 옵션의 한 가지 이점은 지표면의 크기를 늘리지 않는다는 점입니다. 평 삼각망 모서리에 점 추가평 모서리에 점 추가 옵션은 일반적으로 보다 나은 결과를 산출하지만 지표면의 크기를 늘립니다.

팁: 지표면 스타일을 변경하여 평평한 면적 최소화 작업으로 추가된 점과 등고선 데이터에서 작성된 점의 화면표시를 구분할 수 있습니다. 지표면 스타일의 탭에서 데이터 점 기호색상파생점 기호색상과 다르게 만듭니다.

지표면에 평평한 면적 최소화 작업을 사용하기 전에 다음 예와 같이 작업 결과를 제어할 수 있도록 평평한 면적을 평가하는 것이 좋습니다.

다음 그림은 열린 등고선이 지표면 외곽선 부근에서 끝나지만 외곽선에서 끝나지는 않는 능선에 대해 생성된 지표면을 보여 줍니다. 등고선은 평평한 면적 최소화 방법 옵션이 지정되지 않은 지표면 모형에 추가되었습니다.

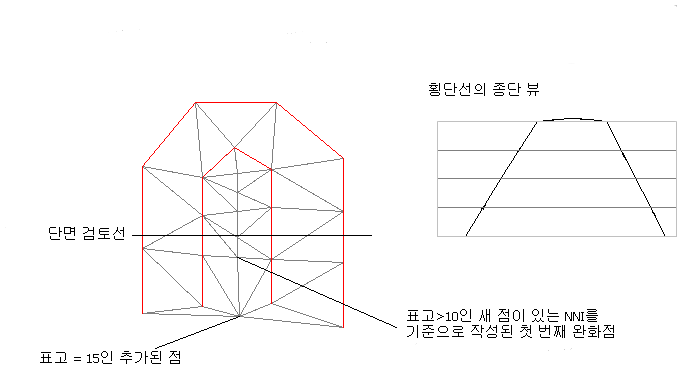

평 삼각망 모서리에 점 추가 옵션을 사용하여 평평한 면적 최소화 작업을 실행하면 다음과 같은 결과가 나타납니다.

NNI 보간이 주변 점을 사용하여 새 점에 적절한 표고를 결정하기 때문에 이러한 결과가 발생합니다. 모든 주변 표고가 평 삼각망보다 낮기 때문에 평 삼각망보다 낮은 표고가 추가점으로 선택되어 능선이 급경사를 이루게 됩니다.

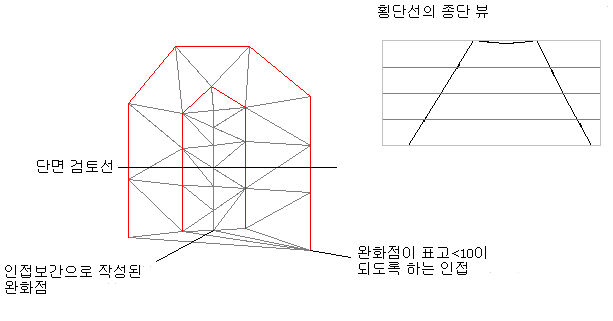

이 예에서는 다음 그림과 같이 등고선의 열린 끝 부근에 표고점을 추가하여 등고선 데이터를 보충할 수 있습니다. 그러면 평평한 면적 최소화 작업이 원하는 대로 크라운을 생성합니다.

주: 최상의 결과를 얻으려면 지표면에 대한 등고선 작성 및 데이터 추가 작업의 순서에 대해 제안된 지침을 따릅니다. 자세한 내용은 등고선 정보를 참고하십시오.
