평면도 제작 도구를 사용하여 평면에 선형 및 종단의 측점 범위를 자동으로 표시하는 시트를 빠르게 작성합니다.
뷰 프레임 작성 및 시트 작성 마법사를 사용하여 자동으로 평면의 선형 및 종단 세그먼트를 표시하는 시트를 작성합니다. 선형을 따라 자동으로 미리 정의된 영역을 캡쳐하는 뷰 프레임 그룹을 작성할 수 있습니다.
이제 선형 세그먼트를 표시하도록 배치에 여러 뷰포트를 수동으로 작성하는 대신 선형을 따라 미리 정의된 영역을 자동으로 캡쳐하는 뷰 프레임을 작성할 수 있습니다. 뷰 프레임은 선형을 따르는 사각형 영역으로서 작성될 배치(시트)의 연관된 뷰포트에 표시될 내용을 나타냅니다. 이렇게 자동화하면 설계 데이터가 변경될 때 수동으로 변경할 부분이 줄어듭니다.

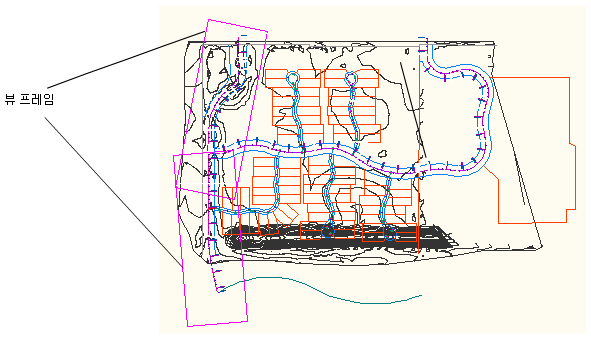

뷰 프레임은 배치 시트에 표시되는 선형 데이터를 나타냅니다.
평면도 제작 도구에는 다음과 같은 구성요소가 있습니다.
- 평면도 제작 명령 평면도 제작 명령은 리본의 출력 탭과 평면도 제작 상황별 탭에서 액세스할 수 있습니다. 도면에서 뷰 프레임이나 도면 연속선을 선택하면 평면도 제작 상황별 탭이 표시됩니다.
-
뷰 프레임 작성 마법사. 이 마법사를 사용하여 선형을 따라 뷰 프레임 그룹을 정의함으로써 평면도 제작 도구 사용 프로세스를 시작합니다.
-
뷰 프레임 그룹. 뷰 프레임 그룹 객체는 동일한 선형을 따라 연속 측점 범위를 표시하는 단일 뷰 프레임 그룹을 관리하는 데 도움을 줍니다. 스타일 및 레이블 지정과 같은 다양한 옵션을 뷰 프레임 그룹 수준에서 설정할 수 있습니다. 뷰 프레임 그룹 객체는 통합관리 트리에 표시되고 설정 트리에서 기본 명령 설정을 조정할 수 있습니다.
-
뷰 프레임. 뷰 프레임은 시트에 표시될 영역을 정의하는 선형을 따르는 직사각형 모양의 영역입니다. 뷰 프레임 크기, 모양 및 축척은 지정된 템플릿의 배치 탭에 있는 지정된 뷰포트에서 가져옵니다. 뷰 프레임이 작성된 후 뷰 프레임 객체의 특성은 현재 열려 있는 도면에 저장됩니다. 뷰 프레임 객체는 도면 및 통합관리 트리에 표시되고, 설정 트리에서 기본 스타일 및 레이블 지정을 조정할 수 있습니다.
-
도면 연속선. Autodesk Civil 3D 평면도 제작 피쳐에서 도면 연속선은 한 뷰 프레임이 다른 뷰 프레임과 교차하거나 일치하는 뷰 프레임 그룹의 위치를 나타내는 직선입니다. 도면 연속선은 도면 공간 및 평면 뷰에만 표시됩니다. 사면 전개선은 선형을 따라 각 뷰 프레임이 시작하고 끝나는 위치(시작 및 끝 측점)를 시각적으로 표시하도록 설계되었습니다. 도면 연속선은 고유 객체 스타일을 가지며 일반적으로 선형을 따라 이전 및 다음 시트(뷰 프레임)를 모두 식별할 수 있는 레이블을 포함합니다. 왼쪽 도면 연속선 레이블, 오른쪽 도면 연속선 레이블 또는 둘 다 포함하거나 둘 다 포함하지 않는 옵션이 있습니다. 도면 연속선을 따라 레이블을 표시할 위치를 선택할 수 있습니다(도면 연속선의 맨 위, 가운데, 끝). 뷰 프레임 객체와 마찬가지로 도면 연속선 객체도 통합관리 트리에 표시되고 설정 트리에서 기본 스타일 및 레이블 지정을 조정할 수 있습니다.
-
시트 작성 마법사. 뷰 프레임 작성 마법사를 사용했으면 다음 단계는 시트 작성 마법사를 사용하여 시트를 빠르게 작성하는 것입니다.
뷰 프레임 및 시트를 작성했으면 시트 세트 관리자를 사용하여 시트 세트를 구성, 게시, 공유 및 관리할 수 있습니다.
워크플로우: 평면/종단 시트를 작성하려면
평면도 제작 튜토리얼
