여러 개의 원곡선을 작성하려면

원곡선은 길이와 반지름이 다를 수 있으므로 완화곡선 횡단으로 선형 원곡선을 설계할 때 이 명령을 대신 사용할 수 있습니다.

1. 홈 탭그리기 패널원곡선 드롭다운다중 곡선 작성 찾기을 클릭합니다.

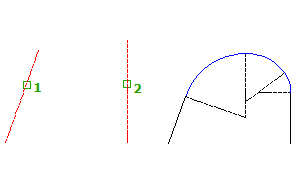

2. 첫 번째 접선을 선택합니다.
3. 두 번째 접선을 선택합니다.
4. 두 접선 사이에 삽입할 원곡선 수를 지정합니다. 최대 10개까지 지정할 수 있습니다.
5. 부동 길이를 갖게 될 원곡선을 지정합니다. 세트에 있는 원곡선 중 하나는 다른 원곡선의 길이와 반지름에 의해 계산되는 부동 길이를 가져야 합니다. 일반적으로 중간 원곡선을 이런 용도로 사용합니다.
6. 부동 원곡선을 제외한 모든 원곡선의 길이와 반지름을 입력하고 부동 원곡선의 반지름을 입력합니다.

이렇게 생성된 원곡선을 선택한 두 선 객체 사이에 맞출 수 없으면 다음 메시지가 표시됩니다.

Curves cannot fit between the tangents chosen.
Press any key to continue.
