AutoCAD 선 또는 호를 선형 하위 도면요소로 변환하려면

AutoCAD 선 또는 호에서 고정된 두 점 선 또는 세 점 원곡선 선형 도면요소를 작성합니다.

다음 두 조건 중 하나라도 해당하는 경우 새 하위 도면요소가 해석된 선형 지오메트리의 일부가 됩니다.

• 변환하려면 먼저 선형에 있는 다른 해석된 도면요소의 부착되지 않은 끝점에 부착되어야 합니다.
• 변환한 후에는 선형 배치 도구를 사용하여 해석된 선형 지오메트리에 결합할 수 있습니다.

이 명령은 AutoCAD 선 또는 호를 기존 선형에 추가해야 하는 경우에 유용합니다.

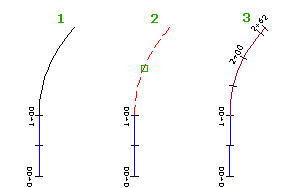

1. 선형을 작성하거나 기존 선형을 찾습니다.
2. 선형을 클릭합니다. 선형 탭수정 패널지오메트리 편집기 찾기를 클릭합니다.
3. 선형 배치 도구 도구막대에서 AutoCAD 선 및 호 변환을 클릭합니다.
4. AutoCAD 도면요소를 선택합니다.
5. 필요한 경우 선형 하위 도면요소의 방향을 반전시킵니다.

주: 변환한 하위 도면요소가 원본 AutoCAD 도면요소 뒤에 숨겨져 있는 경우 Shift+스페이스바를 사용하여 선택합니다. 흰색 AutoCAD 도면요소를 커서로 가리킵니다. Shift 키를 누른 채 스페이스바를 눌러 선형 하위 도면요소를 강조 표시합니다. 선형 하위 도면요소를 클릭하여 선택한 다음 Shift 키를 놓습니다. 다시 선형 하위 도면요소를 클릭하여 선택하고 명령을 계속 실행합니다.
