부동 접선을 종단에 추가하려면

지정한 기울기 및 길이를 사용하여 부동 수직 접선을 추가하려면

기울기 및 길이를 지정하여 부동 수직 접선을 추가합니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 계획 배치 도구 도구막대에서 부동 접선(기울기, 길이)을 클릭합니다.
  3. 접선을 부착할 고정 또는 부동 원곡선을 선택합니다.
  4. 기울기를 지정합니다.
  5. 길이를 지정합니다.
    이러한 접선의 길이를 그립 편집하는 경우 지정한 기울기가 유지됩니다.

지정된 통과점을 사용하여 부동 수직 접선을 추가하려면

부착 도면요소와 통과점을 지정하여 부동 수직 접선을 추가합니다.

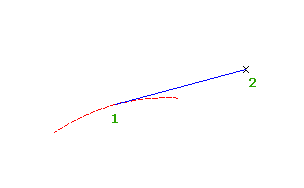

다음 그림은 부착된 도면요소 (1)에서 통과점 (2)로 이어진 부동 접선을 보여 줍니다.

  1. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  2. 종단 배치 도구 도구막대에서 부동 접선(통과점)을 클릭합니다.
  3. 접선을 부착할 고정 또는 부동 원곡선을 지정합니다.
  4. 통과점을 지정합니다.

최적 맞춤별 부동 수직 접선을 추가하려면

일련의 Autodesk Civil 3D 점, AutoCAD 점, 기존 도면요소 또는 화면 클릭을 사용하여 최적 맞춤 도면요소를 정의할 수 있습니다.

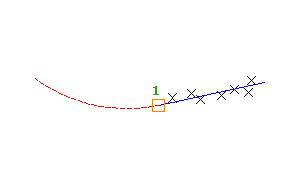

다음 그림은 기존 끝점 (1)에서 최적 맞춤을 사용하여 작성한 부동 수직 접선을 보여 줍니다. X는 도면요소를 작성하는 데 사용된 데이터 점을 나타냅니다.

주: 각 최적 맞춤 종단 도면요소는 종단 뷰 스타일에 설정된 수직축척에 따라 그려집니다. 정확한 최적 맞춤 도면요소를 작성하려면 종단 뷰 스타일 수직 과장 값을 1.000으로 설정하여 종단 뷰 수평축척과 일치시킵니다.
  1. 종단 뷰 스타일의 수직 과장 값을 1.0000으로 설정합니다.
  2. 종단을 클릭합니다. 종단 탭종단 수정 패널지오메트리 편집기 찾기를 클릭합니다.
  3. 종단 배치 도구 도구막대에서 부동 접선 - 최적 맞춤을 클릭합니다.
  4. 최적 맞춤 접선을 부착할 기존의 고정 또는 부동 종단 도면요소를 선택합니다.
  5. 최적 맞춤별 접선 대화상자에서 다음 중 하나를 선택합니다.
    • COGO 점에서. 평면 뷰에서 두 개 이상의 점을 선택합니다. 점 그룹을 선택하려면 G를 입력하고 번호로 점을 입력하려면 N을 입력합니다.
    • 화면 클릭으로. 시작점을 선택하고 다른 점을 하나 이상 선택합니다. OSNAP 또는 투명 명령을 사용하여 점을 선택할 수 있습니다.
    • 도면요소에서. 다듬기 및 중앙종거 공차 설정을 지정합니다. 명령행에 나열된 도면요소 유형을 하나 이상 선택할 수 있습니다. 종단 도면요소를 선택한 경우 측점 범위 지정 대화상자에서 시작 및 끝 측점을 지정합니다.
    도면 윈도우에서 점 또는 도면요소를 선택할 때는 X가 각 회귀점을 표시하며 실제로는 임시 대시선이 표시됩니다. Enter 키를 눌러 명령을 완료합니다.
  6. 평면 뷰에서 두 개 이상의 점을 선택합니다. 점 그룹을 선택하려면 G를 입력하고 번호로 점을 입력하려면 N을 입력합니다.

    평면 뷰에서 점을 선택할 때는 X가 각 회귀점을 표시하며 종단 뷰에는 임시 대시 접선이 표시됩니다.

  7. Enter 키를 눌러 명령을 완료합니다.
  8. 속성 편집 테이블 윈도우에서 회귀 데이터 뷰를 사용하여 회귀점을 수정합니다.

    회귀 데이터 뷰의 행을 강조 표시하면 도면 윈도우의 해당 회귀점이 빨간색으로 강조 표시됩니다.

  9. 다음과 같은 방법으로 접선을 작성합니다.
    • 을 클릭하여 접선을 작성하고 회귀 데이터 뷰를 열어 둡니다.
    • 을 클릭하여 접선을 작성하고 회귀 데이터 뷰를 닫습니다.
