선이나 원곡선을 따라 점을 작성하려면

선, 형상선, 로트 선 또는 호를 따라 끝점으로부터 지정된 거리만큼 떨어진 위치에 점을 작성합니다.

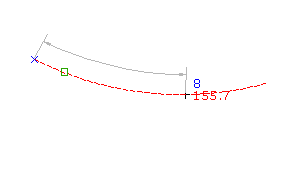

거리 측정을 시작할 끝점 근처를 클릭하고 거리를 입력하여 객체를 따라 작성되는 점에 대한 위치를 지정합니다.

  1. 설정을 선택하고 스타일, 도면층, 점 그룹 및 설명 키를 작성합니다.
  2. 홈 탭 지면 데이터 작성 패널 점 메뉴 점 작성 - 기타 선/원곡선을 따라 .
  3. 선, 로트 선, 형상선 또는 호를 선택합니다.

    선택한 지점에서 가장 가까운 끝점이 강조됩니다.

  4. 끝점으로부터의 거리를 입력합니다.
  5. 프롬프트가 나타나면 점 이름, 설명, 표고를 입력합니다.
  6. 필요하면 다음 작업 중 하나를 수행합니다.
    • 선택한 객체의 시작점에서 측정된 다른 거리를 입력하고 앞에서 설명한 대로 프롬프트를 따릅니다.
    • Enter 키를 누르고 다른 객체를 선택한 다음 앞에서 설명한 대로 프롬프트를 따릅니다.
  7. Enter 키를 두 번 눌러 명령을 종료합니다.
주: 여러 요소가 점 화면표시 방법에 영향을 줍니다. 자세한 내용은 도면의 점 모양 조정 정보를 참고하십시오.
