뷰 프레임 작성 마법사의 도면 연속선 페이지에서 도면 연속선 삽입 확인란을 선택할 경우 각 뷰 프레임 교차로에 도면 연속선이 작성됩니다.
그룹의 첫 번째 및 마지막 뷰 프레임은 도면 연속선을 하나만 가집니다.
뷰 프레임 작성 마법사의 도면 연속선 페이지에 있는 옵션을 사용하여 도면 연속선이 선형에 배치되는 방법을 제어하고, 도면 연속선 스타일 및 도면 연속선 레이블 스타일을 지정하며, 도면 연속선을 작성한 후 재배치할 수 있는 거리를 지정합니다. 도구공간의 설정 탭에서 사용할 수 있는 도면 연속선 설정을 사용하여 스타일에 대한 기본값을 설정할 수 있습니다.
다른 Autodesk Civil 3D 객체와 마찬가지로, 도면 연속선의 특정 특성을 편집할 수 있습니다. 예를 들어, 도면 연속선의 객체 이름, 설명, 객체 스타일 또는 도면 연속선이 표시되는 도면층을 변경할 수 있습니다. 도면 연속선 객체는 통합관리 트리에 표시되고 설정 트리의 도면 연속선 집합에서 기본 스타일 및 레이블 지정을 조정할 수 있습니다.
그립을 사용하여 도면 연속선 길이를 편집하거나 도면 연속선을 이동할 수 있습니다. 도면 연속선을 삭제하는 유일한 방법은 뷰 프레임 또는 뷰 프레임이 속한 뷰 프레임 그룹을 삭제하는 것입니다. 도면 연속선을 표시하지 않으려는 경우 도면 연속선 스타일을 사용하여 도면 연속선 가시성을 숨길 수 있습니다.
도면 연속선은 도면에서 AeccMatchLine 이름의 객체로 지속됩니다.
도면 연속선 스타일
도면 연속선 스타일을 사용하여 도면 연속선의 모양을 조정합니다. 가시성, 도면층, 색상, 선종류, 선종류 축척 및 선가중치와 같은 일반 스타일 특성을 설정할 수 있습니다.
도면 연속선 마스크 영역

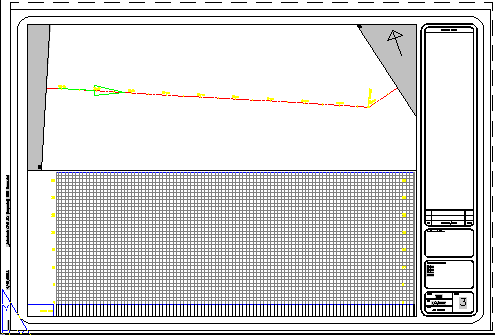

도면 연속선은 각 도면 연속선 외부에 도면 연속선 마스크 영역을 가집니다. 도면 연속선 마스크 영역을 사용하여 도면 연속선의 외부와 뷰 프레임의 내부 외곽선 또는 경계 사이에 있는 영역을 숨기거나 마스크합니다. 이 구성요소는 종단 뷰가 아닌 평면 뷰에만 있고 도면 공간에만 있습니다. 다음 그림은 평면 뷰 뷰포트의 왼쪽 및 오른쪽에 회색으로 나타나는 두 도면 연속선 마스크 영역의 예를 표시합니다.
도면 연속선 스타일 대화상자의 화면표시 탭에는 이 도면 연속선 마스크 영역에 대한 해치 패턴을 지정하는 옵션이 있습니다.
도면 연속선 및 도면 연속선 마스크 영역은 평면 뷰에만 표시되고 종단 뷰에는 표시되지 않습니다. 도면 연속선 마스크 영역은 도면 공간에만 있습니다.
도면 연속선 레이블 스타일 및 위치
도면 연속선 레이블은 도면 연속선 마스크 영역의 맨 위에 표시되므로해당 영역 위에서 볼 수 있습니다.
도면 연속선의 왼쪽 또는 도면 연속선의 오른쪽에 표시될 레이블에 대한 레이블 스타일을 지정할 수 있습니다. 각 개별 도면 연속선이 두 시트에 표시되므로 도면 연속선의 왼쪽에 표시될 레이블과 도면 연속선의 오른쪽에 표시될 레이블에 대해 레이블 스타일을 서로 다르게 설정할 수 있어서 편리합니다.
또한 간단히 한 도면 연속선 레이블의 가시성을 끔으로써 한 도면 연속선 레이블만(도면 연속선의 왼쪽 또는 오른쪽) 표시할 수 있습니다.
왼쪽 및 오른쪽 도면 연속선 레이블을 도면 연속선의 시작, 끝 또는 가운데에 배치하거나 선형이 도면 연속선과 교차하는 곳에 배치할 수 있습니다.
뷰 프레임 그룹 설정 대화상자를 사용하여 이 도면 연속선 동작에 대한 기본값을 설정합니다.
