뷰 블록을 다중 뷰 블록 정의에 추가하려면

개별 화면표시 표현에 해당하는 뷰 블록을 추가합니다.

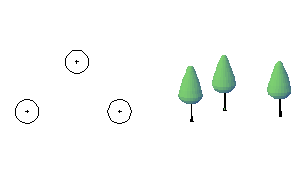

예를 들어, 평면 및 종단 뷰에 서로 다른 설정을 지정할 수 있습니다.

  1. 명령행에 MvBlockDefEdit을 입력합니다.
  2. 다중 뷰 블록 정의 특성 대화상자의 다중 뷰 블록 이름 리스트에서 다중 뷰 블록 정의를 선택합니다.
  3. 다중 뷰 블록 구성요소에서 뷰 블록을 연결하려는 화면표시 표현을 선택합니다.

    다중 뷰 블록에 사용할 수 있는 화면표시 표현에는 두 가지가 있습니다.

    • 모든 평면 뷰에 2D를 선택합니다.
    • 다른 모든 뷰에 3D를 선택합니다.
  4. 추가 버튼을 클릭합니다.
  5. 블록 선택 대화상자를 사용하면 뷰 블록을 선택할 수 있습니다.
  6. 다른 화면표시 표현에 뷰 블록을 지정하려면 단계 4 - 5를 반복합니다.
  7. 확인을 클릭합니다.
