측량 수치에 직각 세그먼트를 작성하려면

그림에 평방 면을 작성하면서 좌회전 및 우회전을 정의합니다. 이 기능은 빌딩 초기계획선을 그릴 때 유용합니다. 이 명령을 제대로 수행하려면 현재 그림에 적어도 정점이 두 개 이상 있어야 합니다.

  1. 도구공간측량 탭에서 명명된 네트워크를 마우스 오른쪽 버튼으로 클릭 측량 명령 윈도우를 클릭합니다.
  2. 명령행에 다음을 입력합니다.

    RT-TURN [거리]

명령행 예

BEG HOUSE

NE 1 1000 1000

FIG ZD 100 30.480

RT 30.480

AZIMUTH: 190-00-00 DISTANCE: 30.4800

NORTH: 964.6903 EAST: 1024.7241

RT -3.048

AZIMUTH: 100-00-00 DISTANCE: 3.0480

NORTH: 964.1610 EAST: 1027.7258RT 15.240

AZIMUTH: 190-00-00 DISTANCE: 15.2400

NORTH: 949.1525 EAST: 1025.0794

CLOSE BLD

END

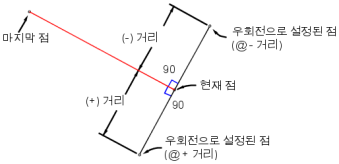

다음 그림은 우회전 명령을 설명합니다.

명령 구문

RT-TURN [거리]

명령 동의어

RIGHT

RT

매개변수 정의
거리 현재 정점에서 새 정점까지의 거리입니다. 현재 측량 데이터베이스 거리 단위에 이 값을 입력합니다.
